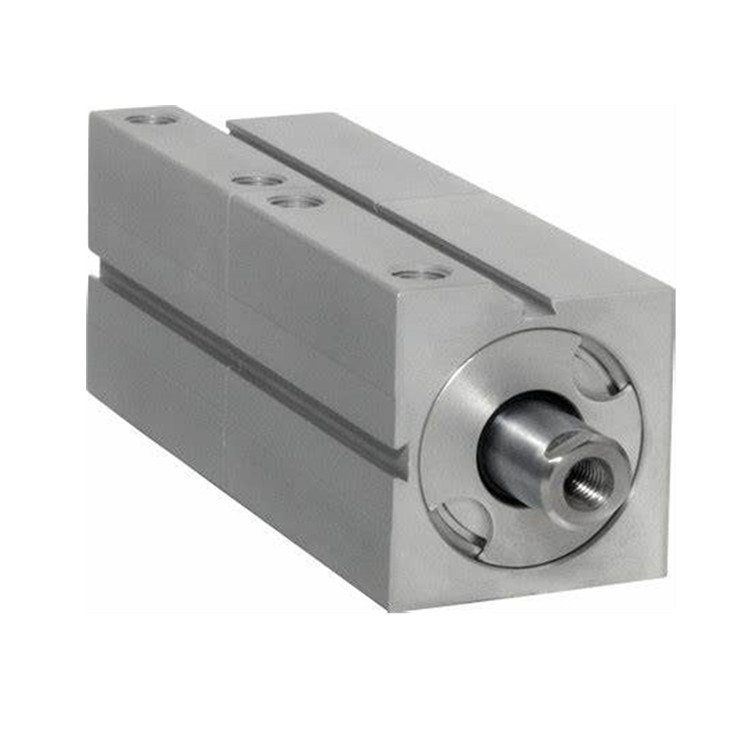

B 系列氣缸系列基于與 Nason 的 L 系列氣缸相同的堅固耐用、經過驗證的設計。厚壁定制鋁型材經過精鉆孔和珩磨。高強度鋁制內部組件按照嚴格的公差進行加工，以控制密封擠壓和行程公差。鍍鉻 303 不銹鋼棒經過研磨，使用壽命長。雙導向蓋使孔和桿端保持嚴格對齊。與用螺栓連接在一起的兩個標準裝置相比，背靠背系列的獨特設計可節(jié)省多達 15% 的空間。

• 硬化雙繞 302 不銹鋼固定線
• 織物增強酚醛樹脂耐磨條
• 先導帽保持孔和桿對齊（降低 OAL 高達 15%）
• 低摩擦桿杯密封件
• 實心一體式磁環(huán)
• 低摩擦八字形活塞密封
• 厚壁、機加工孔、高強度鋁制外殼
• 自潤滑燒結青銅軸承
• 鍍硬鉻 303 不銹鋼棒

產地：美國

動作：雙動，3個位置

介質空氣：清潔、干燥或潤滑

工廠預潤滑：無皂彈性體/PTFE增稠劑

溫度范圍（標準）：-10?C至93?C（14?F至200?F）

溫度范圍（磁力活塞）：-10?C至82?C（14?F至180?F）

溫度范圍（UB選項）：-10?C至82?C（14?F至180?F）

溫度范圍（HS選項）：-10?C至150?C（14?F至302?F）

行程公差（標準）：+1.0mm/-0（+0.04”/-0）

行程公差（UB）：+/-2mm（+/-.08”）

First沖程：1mm至100mm，增量為1mm

Second沖程：1mm至100mm，增量為1mm

孔徑：20

活塞面積延伸：3,14 cm²（.48 in²）

活塞區(qū)域回縮：2,64 cm²（.40 in²）

工作壓力min.：0.08 MPa（12 PSI）

工作壓力max.：1.4 MPa（200 PSI）
