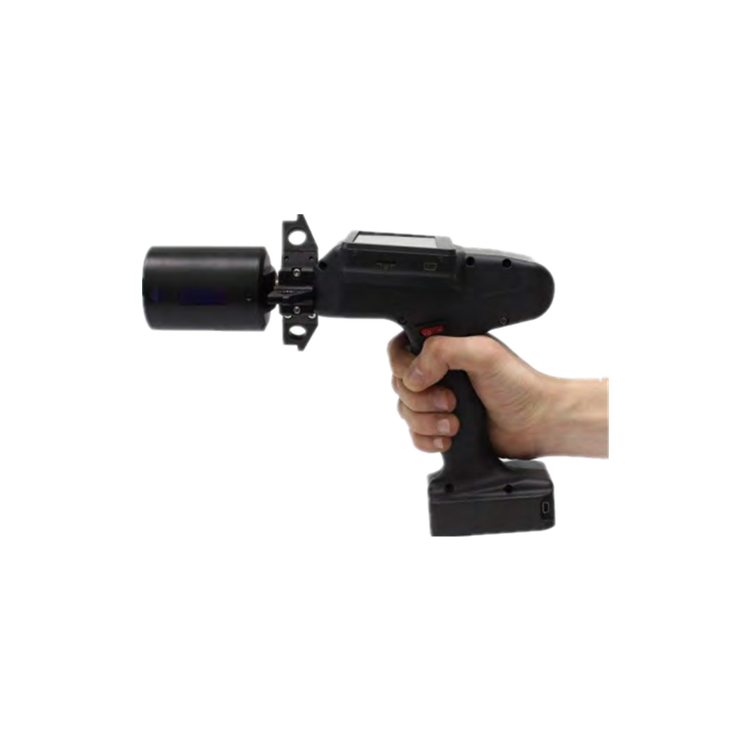

該設備專為管道的非接觸式掃描和內徑測量而設計。測量參數：內徑、橢圓度、圓度。量規的工作原理是通過旋轉激光頭對管內表面進行激光掃描。為達到所需的精度，受控直徑范圍分為兩個子范圍，由安裝在旋轉頭中的獨立激光三角測量傳感器控制。該儀表還包含可拆卸的安裝座（兩套），旨在將儀表安裝在不同直徑的管道末端。激光頭的旋轉由集成電機執行。儀器配備有顯示結果的顯示器。量規的工作原理如下：操作員將頭部插入管中并將量規支架放置在管的末端。按下測量按鈕后，激光頭開始旋轉，激光傳感器掃描管內表面，集成控制器接收該表面的極坐標（激光傳感器測量到旋轉軸的距離和相應的角度）由編碼器測量的旋轉角度）?？刂破饔嬎闼璧膮?shù)，顯示它們并根據指定的公差顯示 OK/NOK 結果。測量數據可以累積在儀表內存中，并傳輸?shù)?PC 上的數據庫中。

直徑測量范圍，mm 100 ... 250

直徑測量誤差，± 0.05 mm

指示的自由度，0.01 毫米

空間分辨率，點數/營業額 700

測量時間，不大于2s
