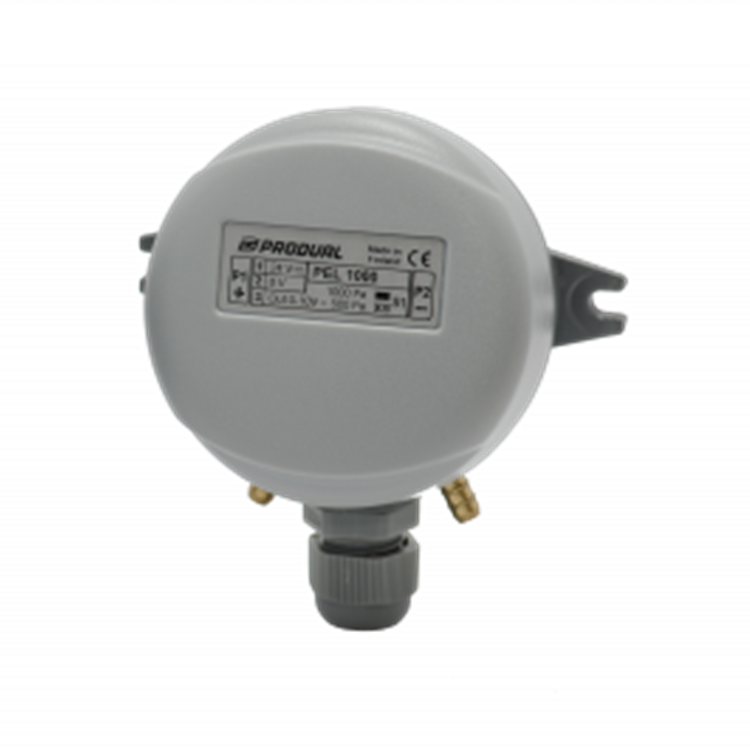

PEL 1000系列是一款壓力變送器，用于檢測空氣處理系統中的壓力和壓差?？梢栽谡{(diào)試時選擇合適的測量范圍。

PEL 1000-M 具有用于 Modbus RTU 通信的 RS-485 連接。調試時需要 ML-SER 工具來進行 Modbus 設置。

PEL 1000-N有背光顯示屏。顯示分辨率為1Pa，調試后也可加顯示。

使用 ML-SER 工具可以將測量輸出（0…10 V、2…10 V 或 0…5 V）更改為控制輸出。因此，可以使用 ML-SER 工具更改控制器設置?？梢酝ㄟ^從壓力入口斷開管子并按下設備內部板上的調零按鈕手動消除零點漂移。

電源：24 Vac/dc (18...28 V)

• PEL 1000-M ：24 Vac/dc (21...28 V)

功耗（AC/DC）：max 0,8 伏安 / 0,25 瓦

• PEL 1000-M ：Max. 1,3 伏安 / 0,5 瓦

測量范圍：0...500 Pa, *0...1000 Pa

精度(25 °C)：±3 Pa ±1 % from reading

輸出：*0...10 / 2…10 / 0...5 Vdc

輸出電流（source/sink）：Max. +2 毫安 / -0,5 毫安

通訊方式（M型）：Modbus RTU (RS-485)

時間常數：3 s

長期穩定性：典型值< ±10 帕/年

工作溫度：0...50 °C

max過壓：13 kPa

壓力連接： Ø5 mm

顯示器（N款）：背光點陣顯示器

外殼：PBT、PC和PA

防護等級：IP54，電纜入口向下

尺寸（寬 x 高 x 深）：89 x 95 x 44 毫米
