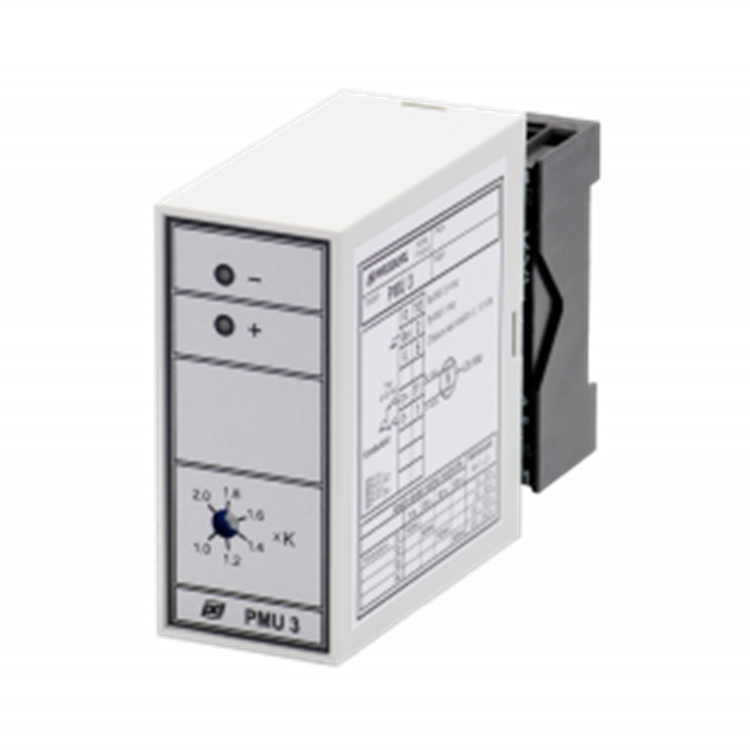

PMU 3將0...10 Vdc信號轉換為24 Vac三點控制信號。執行器的容量不得超過 36 VA。當輸入信號發生變化時，只要變化需要，PMU 3就會移動執行器的位置。接通電源后，PMU3在選定的驅動時間內將執行器驅動到負位置。當輸入低于 0.5 V 時，執行器每 5 分鐘被驅動到負位置，持續樹秒。當輸入超過 9.5V 時，執行器將每 5 分鐘被驅動到正位置持續樹秒。24 Vac 電壓連接到執行器電機的公共端子，PMU 3通過將 G0 連接到電機的控制端子來驅動執行器。LED指示執行器的驅動方向。電機運行時間的范圍在外殼內選擇，可以通過微調器K（運行時間系數）進行調整。

電源：24 Vac，1 VA

輸入：0…10 Vdc，1 mA

輸出三端雙向可控硅開關：2 A，24 Vac

尺寸寬 x 高 x 深：35 x 79 x 95 毫米

設置：

• 電機運行時間：15 s、30 s、60 s、120 s
• 系數：K = 1...2
