頻率調整：

將提供的 15V AC 變壓器連接。如果沒有連接 15V 交流變壓器，發電機將無法打開。

使用連接器 L 和 N 將發電機連接到 110V AC。在沒有連接傳感器的情況下將其打開。

使用頻率計并將其探頭連接到12V DC 觸點，注意極性 (+/-)。使用其迷你螺絲，調整兩個藍色吊艙，直到您設置了所需的頻率。現在應該關閉發生器，以便傳感器可以連接到它。

對于每個不同的換能器頻率，應重復此過程，以使發生器的頻率與換能器的頻率相匹配。

連接傳感器：

傳感器上的正極位于兩個壓電陶瓷環之間。所有傳感器應使用正確的極性并聯。來自傳感器的正極和負極導線將連接到發生器上的正極和負極輸出連接器。

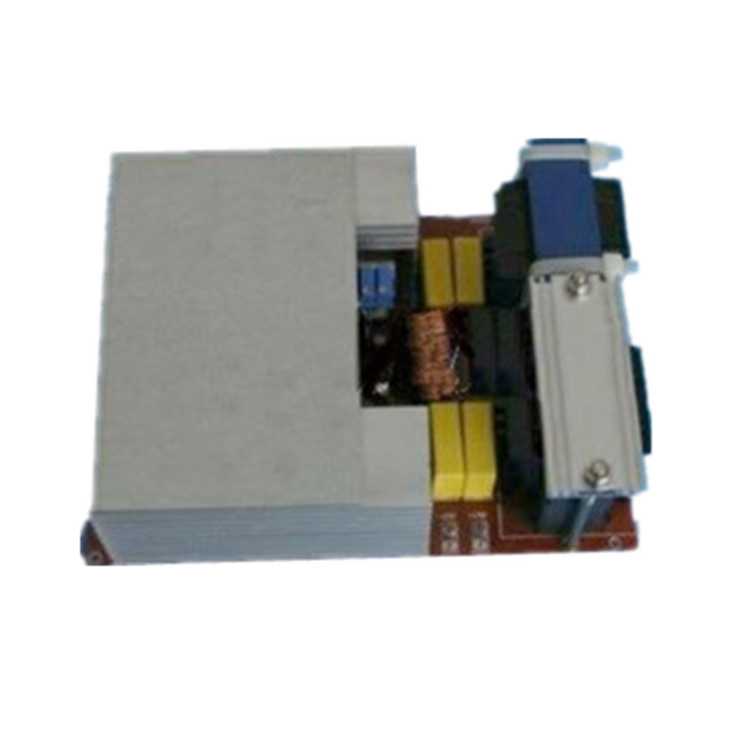

• 用于螺栓夾緊Langevin傳感器的超聲波發生器，頻率從 20 到 68KHz +/-3khz。頻率只是簡單地調整。
• 該超聲波發生器采用新的專用集成電路（ASIC），線路非常簡潔，可靠性高。
• 發生器出廠時頻率設置為 40KHz。如果使用不同的頻率，則需要在使用發生器之前對其進行調整。
