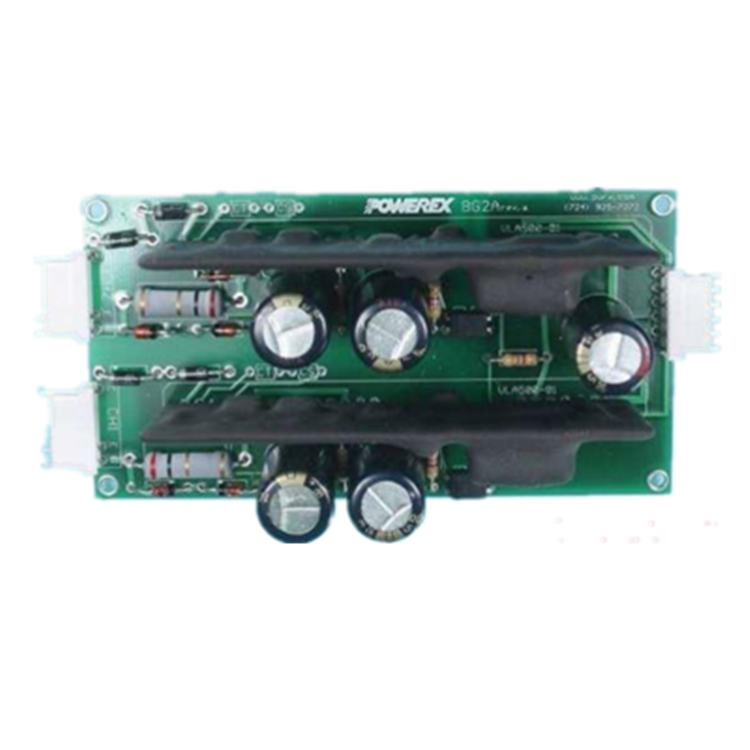

POWEREX原型 IGBT 驅動板BG2A-NF
- 品牌：POWEREX
- 型號：BG2A-NF
- 下載：POWEREX原型 IGBT 驅動板BG2A-NF.pdf
產品介紹
BG2A 是一個完全隔離的兩通道柵極驅動電路，設計用于雙 IGBT 模塊。BG2A 采用 Powerex VLA500-01 或 VLA502-01 混合柵極驅動器來提供額定電流高達 1400A 的模塊有效率的切換?；旌蠔艠O驅動器還使用去飽和檢測提供針對意外短路條件的保護。VLA500-01 和 VLA502-01 混合柵極驅動器具有集成的 DC-DC 轉換器，具有 2500VRMS 隔離，可提供隔離柵極驅動電源?？刂菩盘?hào)使用具有 15kV/µs 共?？乖肽芰Φ母咚俟怦詈掀鬟M(jìn)行隔離。如果檢測到短路情況，BG2A 會提供隔離的故障反饋信號。
性能特點
- 高達 12A 的峰值輸出電流
- 2500VRMS 控制電源和信號隔離
- 標準 AMP MTA .100” 連接器
- 采用單 15VDC 電源供電
- 寬輸出電壓擺幅+15V/-8V
- 緊湊尺寸 4” x 2.1” (101mm x 53mm)
選型指南
技術參數
包裝尺寸：101 毫米 x 53 毫米
推薦用于新設計：是
符合 ROHS：否
輸入電壓：15V
輸出電壓：+15V / -8V
