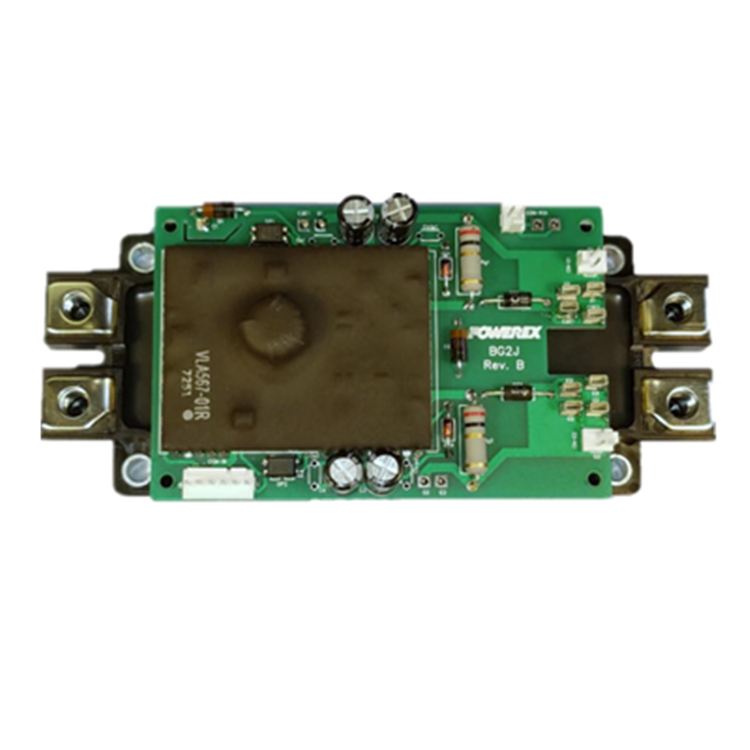

BG2J 是一款雙通道柵極驅動電路板，它采用 Powerex VLA567-01R / VLA567-02R 雙混合柵極驅動器和內置隔離式 DC-DC 轉換器。BG2J 旨在為額定電流高達 1000A / 1200V 的雙 IGBT 模塊提供有效率的開關。BG2J 直接安裝在 NX 和 DY 型封裝上，可以通過直接焊接或使用無焊壓配合型連接器。一對輔助 0.100 英寸雙針接頭可以通過雙絞線連接到任何模塊。BG2J 包括用于控制信號隔離和隔離故障反饋信號的光耦合器、用于短路保護的去飽和檢測，以及用于為每個驅動通道提供完全隔離的控制電源的內置 DC-DC 轉換器。

• ±8A 峰值輸出電流
• 2500VRMS 隔離 1 分鐘
• 標準 MTA 0.100” 連接器
• 由單個 +15Vdc 或 +24Vdc 控制電源供電
• +15.5V/-8V 典型柵極驅動電壓
• 可調短路保護
• 短路后的可調下降時間

包裝：兼容 NX 和標準包

推薦用于新設計：是

輸入電壓：15V

輸出電壓：+15.5/-8V 典型值
