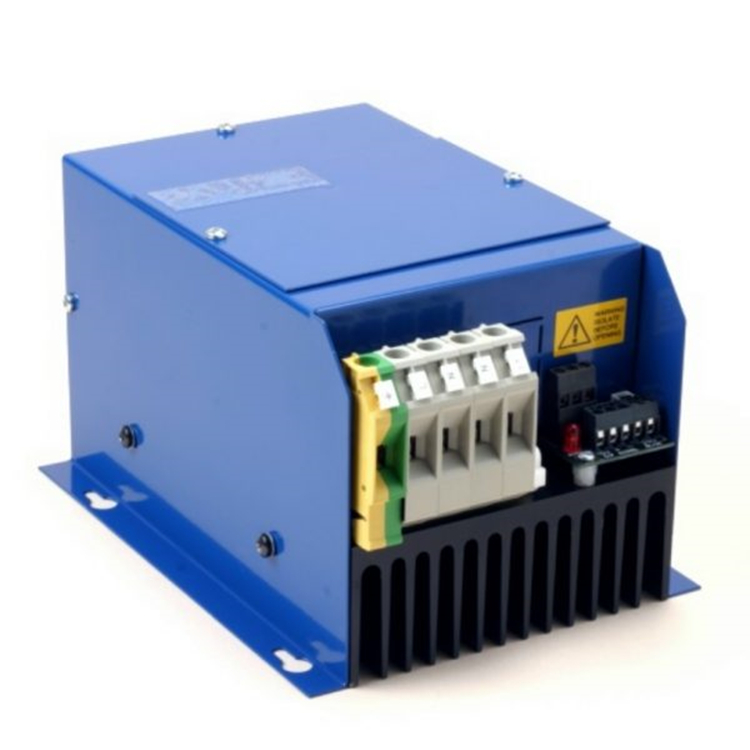

PFC2系列電容開關為功率因數校正提供優化的三相電容負載切換和控制，適用于使用兩腿控制技術的三相電源。信號控制是通過直流信號。它們包含安裝在散熱器上的自動復位溫度行程。它們還具有集成的半導體電源保險絲。該系列的四個型號包括 30kVAR、50kVAR、80kVAR 和 100kVAR 型號，所有型號均采用風扇冷卻。

• 這些固態電容開關由兩個反并聯晶閘管二極管模塊組成，它們之間連接有適當?shù)乃矐B(tài)保護。這些模塊安裝在散熱器上，并由基于微處理器的觸發模塊控制，該觸發模塊確定觸發晶閘管的準確時間，以消除任何高電流開關瞬態。
• 處理器監控 30 和 50 kVAR 型號的散熱器溫度。在 50kVAR 型號上，當散熱器溫度達到 55ºC 時，冷卻風扇將打開。如果散熱器溫度上升到 90ºC 以上，這兩種型號都會關閉，當溫度下降到 85ºC 以下時，它將再次重置。
• 控制器的切換是通過 8 到 24V DC 的控制信號進行的，這可以來自外部電源（J2 EXT）。這些輸入信號可以是共正或共負。您也可以使用板載內部 DC 電源電源 (J2 INT) 提供 +12V 直流輸出，這可以通過“無電壓”觸點或半導體開關反饋到控制器的 +VE 信號輸入。
• 晶閘管不導通時出現的max直流電壓可以是峰值電源電壓的 150%，因此使用的任何放電電阻器都應進行相應的額定值。不應使用放電反應器，因?yàn)榇嬖诘倪B續直流電壓會破壞它們。建議使用放電電阻器，并且它們的設計旨在滿足長期安裝中可能出現的峰值直流電壓。
