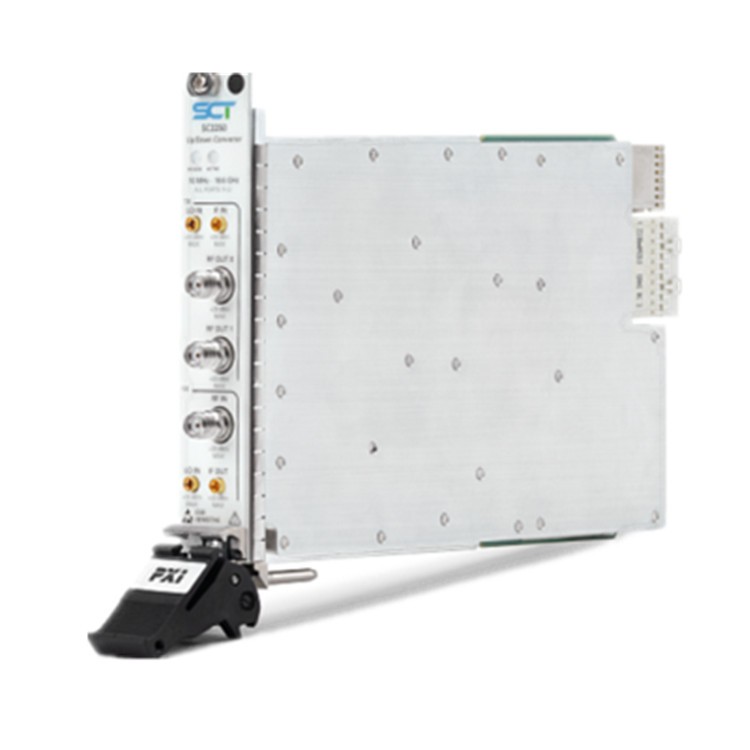

SC2250 擴展了傳統 6 GHz 射頻儀器的有用范圍，可在高達 18 GHz 的微波頻率下工作。 它提供了與諸如 National Instrument 的矢量信號收發器 (VST) 等模塊化儀器的集成能力。為需要雜散和諧波壓制的信號調理應用提供可選濾波。

上變頻和下變頻功能都包含在一個單插槽 PXIe 模塊中。每個模塊都有一個獨立的本地振蕩器 (LO)。提供可選的 LO 輸入端口以支持需要低相位噪聲性能的測量。

下變頻器包括一個旁路路徑，可在不需要混頻器時大限度地減少電纜交換。旁路路徑包括一個用戶可選擇的濾波器組和用于信號調理目的的低噪聲放大器。對于諧波測量應用，一組高通濾波器 (HPF) 可用于壓制基波信號并提供更好的動態范圍。下變頻的信號在從模塊輸出之前通過 5GHz 中頻 (IF) 濾波器以實現雜散壓制。

與其對應的一樣，上變頻路徑包括旁路功能和幾個信號調理選項。使用上變頻器中的內置環回信號可以對儀器進行自我校準。
