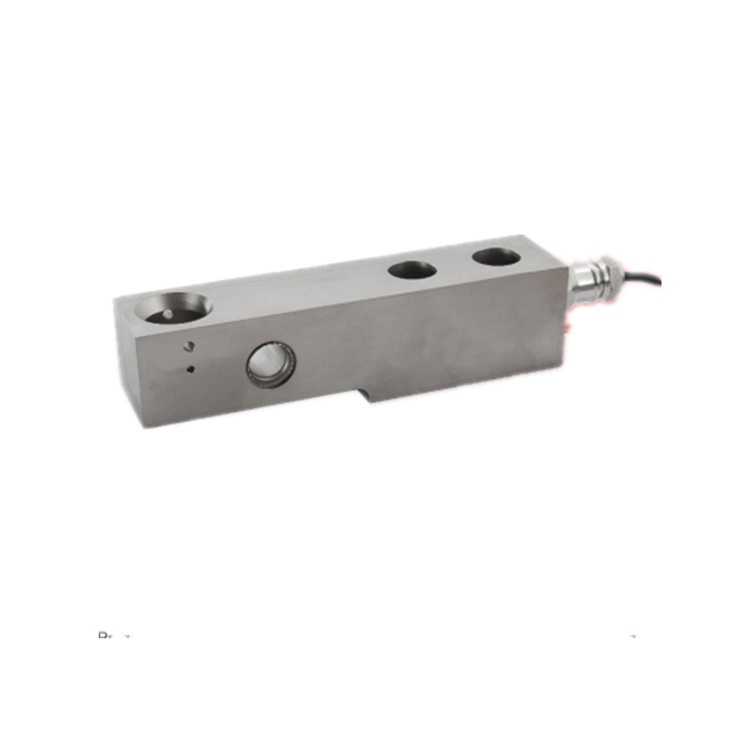

SM45系列密封不銹鋼彎曲梁稱重傳感器的測量范圍為 5 KN 至 100 kN（510 kg 至 10,197 kg）。它們大量用于稱重技術和過程工業，并因其高精度和可靠性而受到特別重視。典型應用包括地板、容器、筒倉、皮帶計量、大袋和檢重秤，以及用于測試機和自動化行業的力和扭矩測量。高精度保證SM45系列可以校準根據 OIML、R60 和高防護等級 IP67 高達 4000D，即使在非常高的分辨率和長期測試下，測量結果也非常準確和可重復。作為標準，這些稱重傳感器的輸出信號經過阻抗調整，以便它們可以并聯連接而不會出現角負載錯誤。因此，以前通過電位計進行的非常復雜的角負載調整是多余的。無需重新校準即可輕松更換單個稱重傳感器。

• 測量范圍為 5 ... 100 kN
• 可根據 OIML R60 校準高達 4,000 天，PTB 測試證書
• 阻抗調整輸出信號
• 適用于筒倉、集裝箱和地磅
• 由高品質不銹鋼制成
• 具有優化力傳輸?shù)姆Q重傳感器
• 防護等級 IP68 (IP69K)
