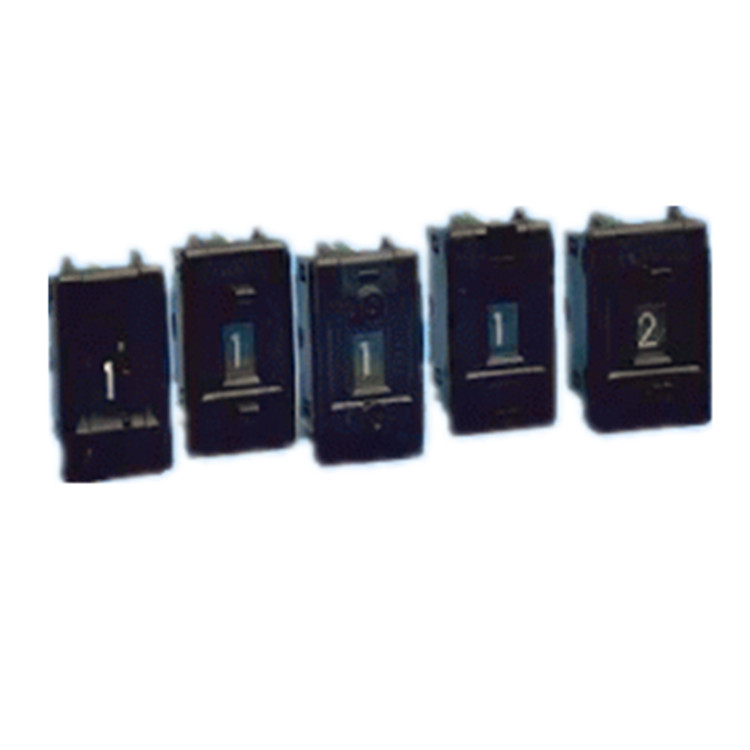

1100 系列是一款緊湊、低成本、面板安裝的推輪開關，采用卡扣式設計。

這允許在不使用工具或其他硬件的情況下快速組裝多開關。 1100 系列從前面安裝，使安裝到面板中快速簡便。1100 系列提供四種驅動選項。這些包括指輪式、按鈕式、筆式和鎖式模型。

• 筆套裝和帶鎖裝型號消除了意外更改開關設置的可能性。
• 推組和指輪型號以易于使用的配置提供快速準確的驅動。
• 1100 系列是緊湊的236” (6 mm) 寬，需要小的前面板空間。
• 所有 1100 系列型號均提供二進制和十進制代碼配置以及防塵設計。
• 提供用于主板安裝的可選二極管裝置和 F 引腳。
• 該開關系列非常適合用于空間有限的設計。

額定負載，非開關：每個公共端子max.500 mA

額定負載，切換：在 50 VAC 或 28 VDC 下100 mA

接觸電阻（初始）：max.200 mΩ

絕緣電阻：min.10 MΩ

介電耐壓：500 VAC 1 分鐘

開關位置數：10

使用壽命：至少 300,000 個定位器

驅動力：10.5 盎司

重量：0.11 盎司

工作溫度：-20℃至 +60℃

儲存溫度：-40℃ 至 +80℃

振動：50 m/Sec (10G)

密封：防塵

材料

塑料：聚縮醛樹脂

電路板：

基材玻璃環氧樹脂

鍍金鍍鎳

端接：鍍通孔

觸點：銅合金，鍍鎳金
