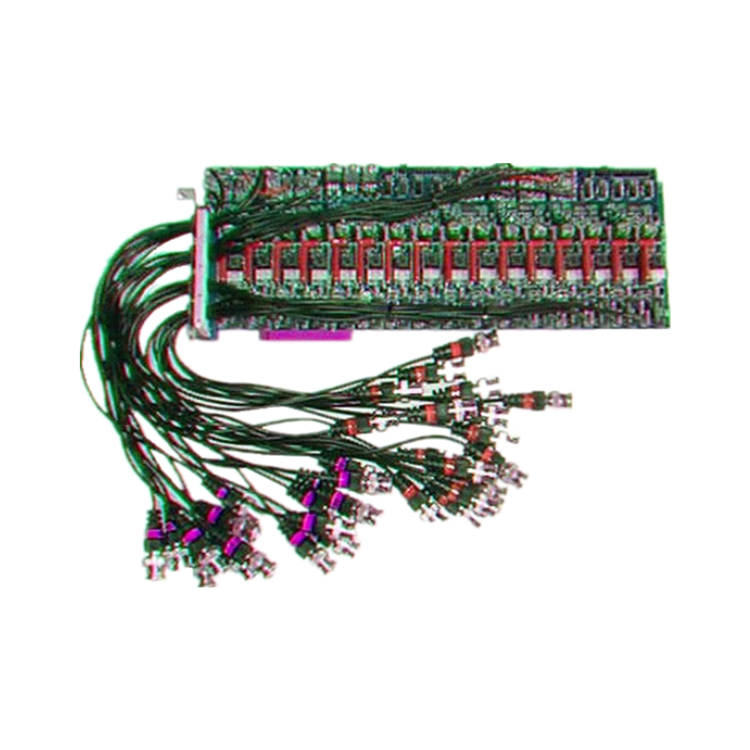

DT8G是8通道超聲波脈沖發生器/接收板，包含 8個專用脈沖發生器和一個多路復用器。使用 DT8G，PCIPR300M 卡、PCIUT3100M 卡和 DSPUT5000M 板可用于通過一根帶狀電纜和兩根同軸電纜構建多通道系統?？煽貐?shù)包括脈沖發生器通道數、接收通道數、阻尼電阻、模式、脈沖寬度和脈沖電壓。借助 PCIPR300M、PCIUT3100M 卡或 DSPUT5000M 上的接收器，可以按照用戶指定的方式處理來自多路復用器的信號。該接收器具有高通濾波器、低通濾波器、整流器、增益和直流偏移調整功能。這些參數可以隨時快速輕松地更改，這對于需要快速通道切換的高速數據采集非常重要。DT8G卡可以安裝到計算機的PCI 插槽中。多張 DT8G卡可以安裝在一臺計算機中，以構建具有多達 256 個通道的系統。每塊板都有 8根脈沖發生器電纜和8根接收器電纜。

• 每臺計算機多達 256 個脈沖發生器/接收器通道
• 每個通道的脈沖阻尼選擇
• 可控脈沖/回波或通過傳輸方式
• 高達 300 伏的高壓脈沖
• 可調脈沖寬度（50ns 至 484ns）
• 數據采集期間的高壓關閉，以實現低噪聲操作
• 每個通道的寬范圍動態增益
• 可調直流偏移
• 可選擇的低通和高通濾波器
• 用戶指定的脈沖發生器通道和接收通道
• 用戶指定的點火順序

• 脈沖電壓：-40V 至 -300V，256 級。可根據要求提供更高的電壓。
• 脈沖寬度：50 ns 至 484ns，256 步
• 阻尼 ：500Ω 和 50Ω
• 接收器增益：0 dB 至 80 dB，增量為 0.01 dB。
• 直流偏移：-2.5V 至 2.5V，增量為 5mV
• 低通濾波器：全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz
• 模式：可控脈沖/回波或通過內部繼電器傳輸模式
• 高通濾波器：4.8MHz、1.8MHz、0.8MHz 或 0.6MHz
• 波形：全整流、+ 半整流、- 半整流或 RF
• 卡片尺寸：12.5" x 4.5"
• 每卡通道數：8個通道
