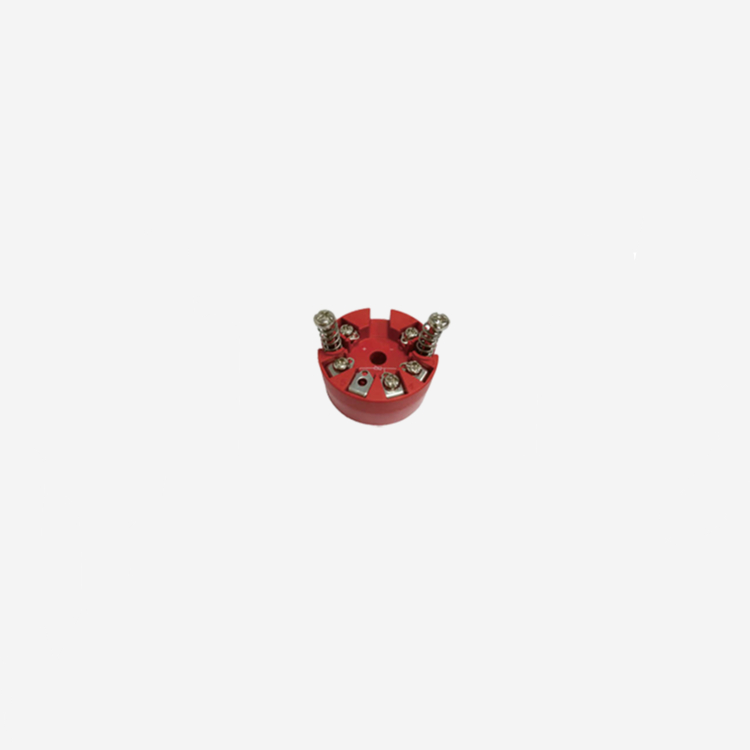

TA1-C型兩線制圓形溫度傳感器，用于Pt100或Ni100傳感器測溫或?qū)⒕€性電阻阻值轉換為模擬標準電流信號。

• 2線制，電源和信號使能
• 輸入 RTD 或 LIN.r 信號
• 輸出 4...20mA
• 測量精度高
• 尺寸為標準 DIN B 通用規格
• 具有傳感器錯誤狀態檢測功能

• 輸入范圍：﹣200…850℃（用戶指定）
• 精度：設定范圍的0.1%以上
• 信噪比：至少60dB
• 信號動態范圍輸入：19bit
• 信號動態范圍輸出：16bit
• 響應時間：1s（0.3…10s可調）

電氣參數

• 電源：8…35VDC
• 功率：25mW…0.8W
• 電壓降：8.0VDC
• 熱電阻輸入類型：Pt100，Ni100
• 電纜電阻：10Ω（Max）
• 傳感器電流：＞0.2mA，＜0.4mA
• 傳感器電纜電阻對精度的影響（3線）：＜0.002Ω/Ω
• 傳感器錯誤檢測：有
• 線性電阻范圍：0…10000Ω
• 電流輸出：4…20mA
• min信號范圍：16mA
• 充電（@curent 輸出）：（Vsupply-8）/ 0.023Ω
• 負載穩定性：0.01% F.S / 100Ω
• 傳感器錯誤報警輸出：3.5…23mA
• NAMUR NE43標準上下電流：23mA/3.5mA
• 周轉時間：135ms

機械參數

• 結構尺寸：Φ44×20.2mm
• 重量（約）：50g
• 線材規格：1×1.5mm（2繞）
• 螺絲夾緊扭矩：0.4Nm
• 防振規格：IEC 60068-2-6

環境條件

• 工作溫度：﹣40…+85℃
• 校準溫度：20…28℃
• 相對濕度：＜95%RH（無結露）
• 防護等級（外殼/端子）：IP68 / IP00
