獲取船舶數據、一般狀態信息和警報是現代警報和安全系統的重要組成部分。生成信息的復雜性和數量的穩步增加對數據采集系統的性能提出了更高的要求。AHD 1200 的集成PC滿足了這一前提。

嵌入式 PC AHD 1200 將來自外部制造商的各種類型的設備適配到 Böning 船舶報警、監控和控制系統。因此，提供了大量的多功能、串行接口。此外，還提供六個 CAN 總線接口、兩個 LAN 接口和兩個 USB 接口。所有接口都通過標準化的插頭連接器單獨連接。

處理器記錄所有支持的數據協議（NMEA 0183、SAE J1939 等），并在冗余 CAN 總線上實時傳輸所需信息，以便在船舶警報顯示器上顯示。該設備是 Böning 產品系列的一部分，因此可以通過軟件配置工具進行個性化定制配置。

• 固態硬盤
• 低能耗
• 無活動部件
• 被動冷卻系統
• 視頻幀采集器
• 隔離 24VDC
• 隔離接口
• 外部圖像數據源（雷達、圖表、相機等）的可視化

電源：24 V DC (+30% / -25%)

功耗：45 瓦（24 伏直流電）

工作溫度：-30°C...+55°C

儲存溫度：-50°C...+70°C

重量：約10公斤

防護等級：IP 20

尺寸：(寬 x 高 x 深) (mm)400 x 320 x 112

安裝深度：min.130 mm

處理器：2.0 GHz 雙核

內存：4 GB

閃存盤：128 GB

接口：7 x CAN（6 x 系統集成，1 x 遠程控制）

1 x RS 232（例如用于 GPS）

1 個 LAN（例如用于 AHD-WNL 或打印機）

2 個 USB（例如用于鼠標）

視頻輸入（50 Hz、PAL、BNC）

DVI-I 輸出 (DVI-I)

數字輸入（4 個光耦合器）

數字輸出（5 x 繼電器）

分辨率 1920 x 1200 像素（H x V；max）

到指南針所需的距離

轉向放大器指南針：0.50 m

標準放大指南針：0.40 m

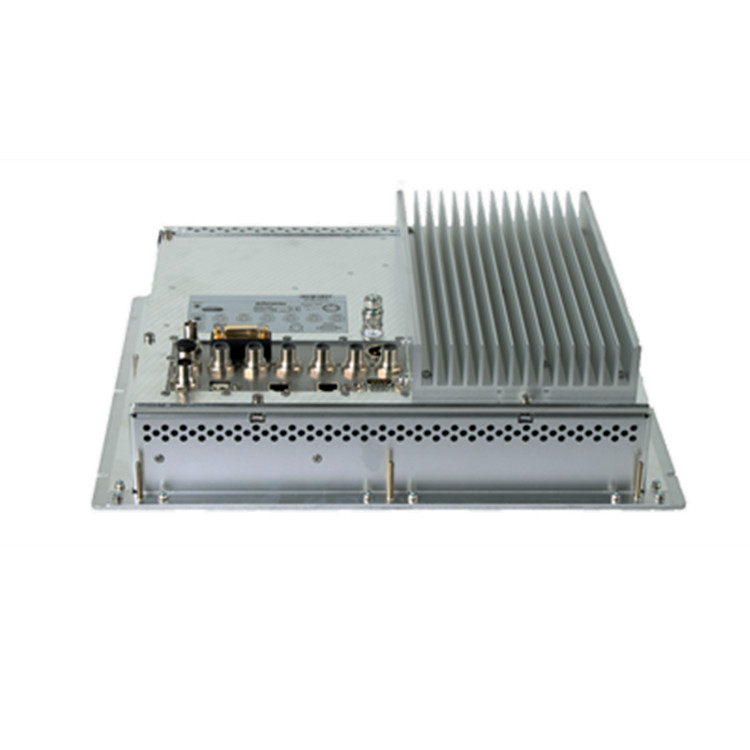

嵌入式 PC AHD 1200 專為隔板安裝而設計。該盒子專為海上使用而開發。應用的被動冷卻系統取代了風扇和排氣裝置，確保了設備組件的有效冷卻。消除機械可移動部件，例如硬盤使設備對震動不敏感，因此非常適合在船上應用。
