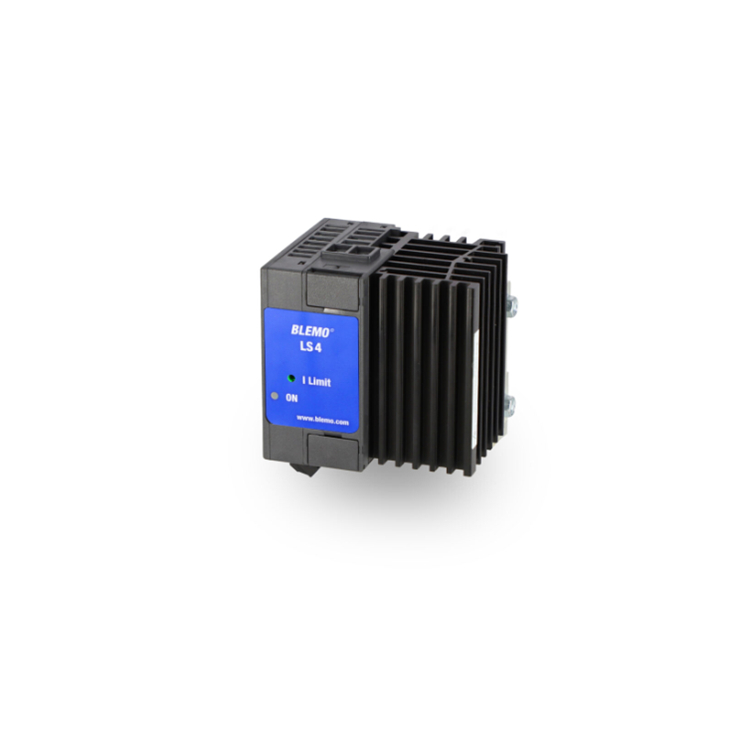

LS4非常適合用于高達 50A 的所有 1ph 加熱應用，即使在控制柜空間有限的情況下，它也能在幾乎所有工業環境中保證其穩定、高精度的電源控制。LS4 專為穩定和快速的響應時間而設計，即使在惡劣的工業環境中，也能讓您以min的停機時間持續優化加熱過程。更高的吞吐量提高了整個系統的效率并幫助您實現目標。

標準功能

• 標稱負載電流為 16 至 50 A
• 電壓范圍 100 至 500 V

特點：

• 無需配置—即插即用
• 無需安裝 - 只需將其插入 DIN 導軌
• min的連接工作—預接線連接
• 緊湊型設計—節省控制柜空間
• 可在全球范圍內集成
• 一致的形狀—在整個范圍內相同的高度和深度

• 額定負載：16 至 50 A
• 額定電壓：100V 至 500V (+10%/-15%)。
• 頻率：47Hz 至 63Hz
• 晶閘管保護：超快速熔斷器
• 負載類型：

AC51：阻性負載

AC56a：初級變壓器負載

AC55b：紅外線負載

• 負載端子：受保護，電線尺寸從 1.5 到 16 mm²，擰緊扭矩 2.3 Nm (20.4 lb.In)
• 接地連接：電線尺寸 1.5 至 16 mm²，擰緊扭矩 2.3 Nm (20.4 lb.In)
• 晶閘管功耗：完全控制時 1.3V（電壓損耗）x 負載電流（W）
• 電子電源：內部電源：100 VAC 至 500 VAC
• 輔助電壓：115 VAC 或 230 VAC。輔助電壓須與負載同相?？刂齐娐窇?yīng)使用 ATM2,600 VAC/DC、2 A、100 kA 保險絲進行保護。
• 控制參考：模擬（模擬輸入或電位計）或邏輯
• 模擬輸入信號：直流電壓：0-5V、0-10V，輸入阻抗100k歐
• 直流電流：4-20 mA 250 ohms，負載電阻 250 ohms
• 電位器：端子 5 和 7 之間提供“5V 用戶”電壓，可與外部 10k 歐姆電位器配合使用。
• 每個設備應使用一個電位器。
• 邏輯：開/關邏輯操作觸點
• 終端控制：

插頭連接 0.5 至 2.5 mm²

(24 至 12AWG) 線束緊固扭矩 0.6 Nm (5.31 lb.In)

• 控制力：

線性度：優于滿量程的 ±2%

穩定性：優于全量程的±2%，電阻恒定。

自動補償電壓降（變化：在標稱電壓的 –10% 和 +10% 之間）。

• 操作模式：

突發組模式（16 個周期）

單期操作

延長單期操作

• 相位控制：有或沒有電流限制
