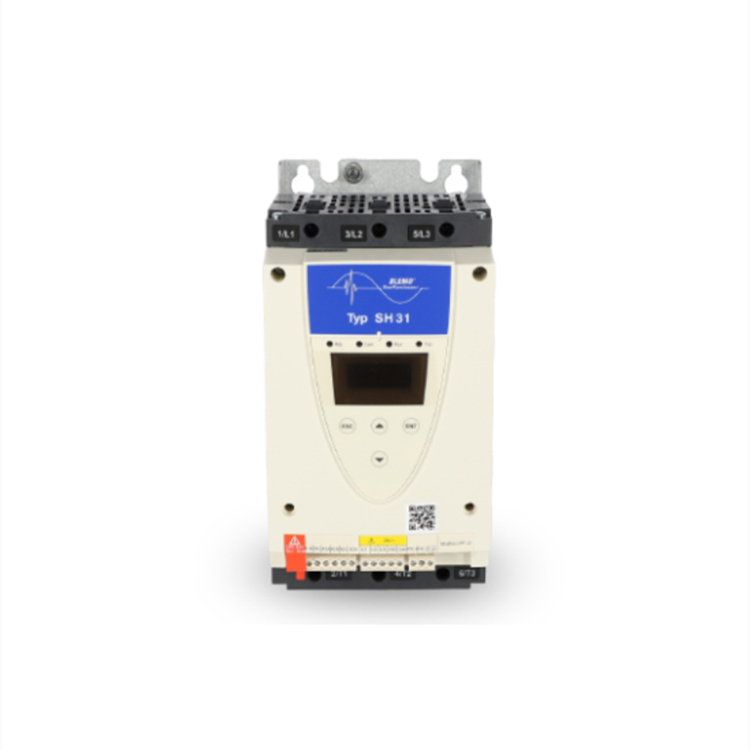

SH31系列的軟啟動器與相應的電機和電源數據相匹配，并且是通用預設的。通過此預設，設備可以立即用于大多數應用，無需額外調整。軟啟動器SH31對用戶來說是一種經濟的解決方案。由于集成的旁路接觸器、更少的接線工作量和控制柜中的空間節省，它降低了安裝成本。它通過減少由電機啟動引起的網絡中的電流峰值和電壓降來保護供電網絡。此外，通過減少機械負載來降低機器的運行成本。

• 7段顯示
• 帶 4 個 LED 的運行狀態顯示
• 通過 RJ45 的串行 Modbus 接口
• 扭矩控制
• 電流限制
• 集成旁路接觸器
• 兩個可編程繼電器輸出
• 保護涂層電路板
• 易于安裝，也可追溯
• 所有機器的無抖動啟動和停止
• 符合 RoHS 標準
• 適用于V3電路
• 兩個 PTC 輸入

網絡連接

• 額定電壓范圍：

SH31-…/4: 3~ 230 … 440 V (公差 -15/+10%)

SH31-…/6: 3~ 208 … 600 V (公差-15/+10%)

• 控制部分電源電壓：

SH31-…/4/6: 3~ 220 … 230 V (公差 -15/+10%)

SH31-…/6 特殊版本：3~ 110 … 115 V(公差-15/+10%)

控制端口

• 輔助電壓：+24 VDC +/- 6 VDC，max 42 mA，用于數字輸入和邏輯輸入
• 3 個可編程數字輸入：+24 VDC，阻抗 4.3 kΩ
• 2個PTC輸入：PTC熱敏電阻溫度傳感器輸入。傳感器電路的max總電阻 25°C 時為 750 Ω
• RJ45：操作終端和通訊總線的插座；串行 RS485 Modbus 協議
• 2 個可編程、無電位繼電器輸出：

max開關電壓：5 A 時 250 VAC，阻性負載

min開關容量：12 VDC 時 100 m

環境條件

• 環境溫度：-10°C 至 +40°C，不降低功率至max值。 +60°C，40°C 以上每°C 電流降低 2.2%
• 儲存溫度：-25°C 至 +70°C
• 相對濕度：<95%，無冷凝或滴水，符合IEC60068-2-3
• 安裝高度：海拔max 1000米，1000米以上電流每100米降低2%，max 2000米
• 安裝位置：垂直±15%
• 防護等級：

SH31-7.5/4.6 至 SH31-55.0/4/6：IP20（IP10 不帶端子蓋）

SH31-75/4/6 至 SH31-315/4/6：IP00

• max污染度：2級，符合IEC60664-1

• 適用于所有傳送帶和傳送帶
• 自動門
• 拖曳式升降機
• 小型龍門起重機
• 風扇和泵
• 螺旋輸送機和攪拌器
• 混合器、鼓風機和壓縮機
• 高慣量機器
• 皮帶驅動機器
