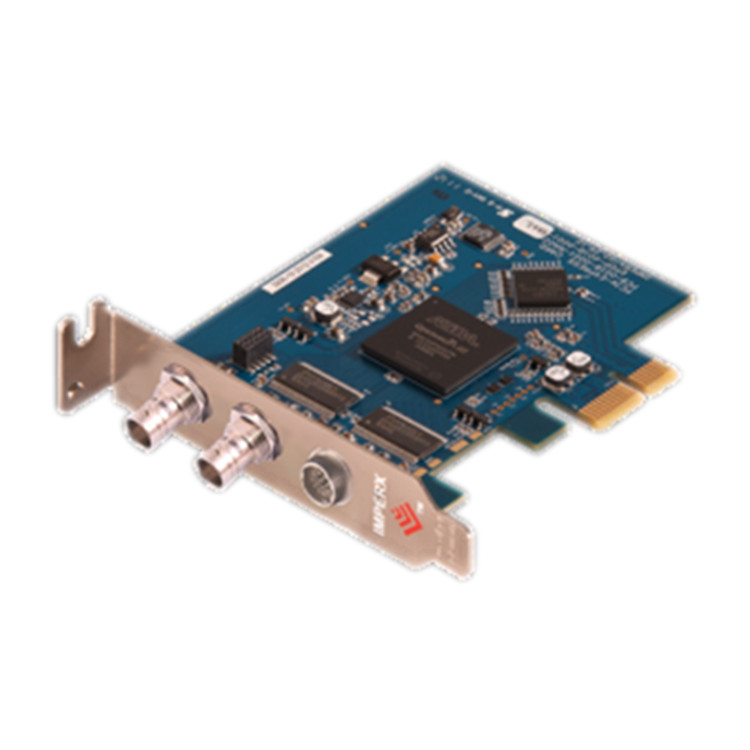

IMPERX VCE-HDPCIe01 是一款專業級 PCI Express 視頻采集卡，使用戶能夠在臺式 PC 計算機上查看和存儲來自任何標準 HD-SDI 視頻源的實時百萬像素視頻圖像。

IMPERX VCE-HDPCIe01 能夠從任何 SD 或 HD-SDI 兼容的視頻源捕獲單個或多個幀和標準 AVI 剪輯。每個捕獲的幀都可以標記用戶消息以及捕獲的日期和時間。每個 IMPERX VCE-HDPCIe01 視頻采集卡都提供了一個完整的軟件套件，其中包括驅動程序、C/C++、SDK 和一個應用程序。

• 帶 SDI 環通的 SD 或 HD-SDI 實時視頻和音頻采集
• 兩個 24 位通道 @ 48KHz 的音頻采集
• PCI Express x1 通道提供5 Gbps 帶寬
• 用于相機控制的串行通信接口
• 智能分散/聚集 DMA
• 流通式流水線架構
• 動態緩沖區分配
• 可選擇的窗口大小
• 可調節 RGB 亮度和自動白平衡
• 可編程 RGB 查找表和伽馬校正
• 捕獲單個、多個幀或 AVI 剪輯
• 正?；蜓舆t捕獲
• 日期、時間和文本疊加
• RAW、BMP、TIFF 或可調整的 JPEG 文件格式
• 16/20 位 YCrCb 4:2:2 或 24 位 RGB 格式
• 帶有 DVR 控件的圖像查看器

軟件應用程序：功能齊全、直觀、易于使用的圖形用戶界面

驅動程序：Win XP/2000/Vista/7/8、DirectX、Halcon、Adobe Premiere、Matlab

SDK：C/C++、COM、.NET、ActiveX - 全部帶有示例源代碼

視頻源：兩個 75 ohm BNC 同軸連接器（輸入和輸出）

以 1.485Gbps 運行的模擬 SMPTE 292M 串行接口

SMPTE 274M 和 SMPTE 296M 成幀

通信：RS232/RS485 ASYNC UART 用于相機控制

6 針 Hirose 式連接器

電源：3.3V DC +/-5%, 500 mA 穩定

1.65W恒功率

環境

工作溫度：-40°C 至 +85°C

相對濕度：90% 非冷凝

MTBF：>372,000 小時 @ 50°C (MIL-STD-785B, MIL-HDBK-217F)

監管：FCC 第 15 部分，B 類，CE，RoHS

外形尺寸：薄型 PCI Express

重量：1.91 盎司，47 克
