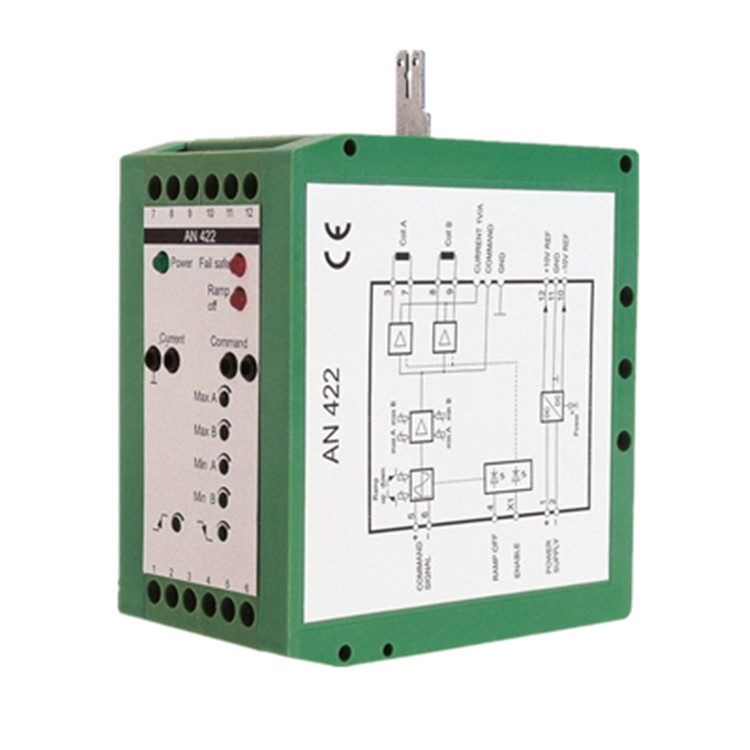

AN422 伺服放大器模塊用于控制帶有兩個磁鐵的比例閥。

卡扣式外殼使 AN422 模塊能夠安裝在控制柜中的普通載軌上。電氣連接通過端子板和扁平連接器（啟用輸入）進行。

四個多圈電阻器允許對每個磁體分別進行體積流量放大（max A、max B）和 Imin 跳躍（min A、min B）的調整。

該模塊有一個集成的象限敏感斜坡發生器，允許通過兩個多匝電阻調整斜坡時間（斜坡上升、斜坡下降）?？梢酝ㄟ^輸入從外部關閉斜坡（斜坡關閉）。

電源電壓：24V DC (22...32 V DC)

輔助電壓：為外部設定點電位計供電：

+10V，max. 10 mA

-10V，max. 10 mA

溫度范圍：0 - 50 °C

輸出電流：0... 800mA

0...1600mA

0...2500mA

PWM 頻率：150赫茲

輸入：提供各種輸入模塊：

±10V（差分輸入）

12mA±8mA（監控差分輸入）

±20mA（差分輸入）

啟用輸入：+24V，通過“故障安全”LED 指示

斜坡關閉輸入：+24V，通過“斜坡關閉”LED 指示

測量插座

電流：閥門電流：1V/A（10%）

命令：設定值信號 (10V)

多圈電阻

Imax：適用于電磁線圈 A 和 B 可調

斜坡上升：加速斜坡，比例可調 1:50

斜坡下降：減速斜坡，比例可調 1:50

Imin：可調節電磁線圈 A 和 B，為 Imax 的 50%
