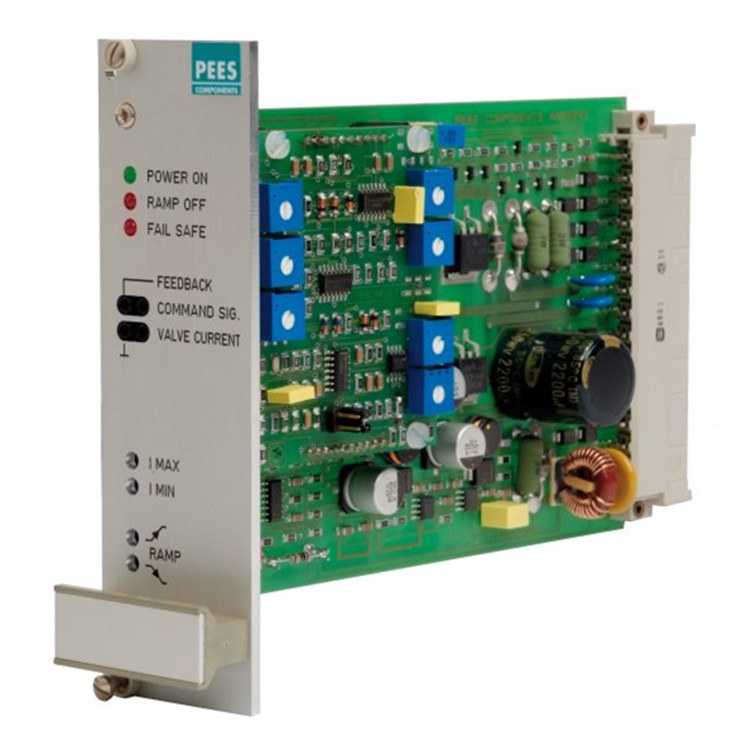

AN533 伺服放大器設計用于控制帶位置控制器的單磁比例閥和節流閥。

• 防止極性錯誤
• 防短路
• 外部斜坡關閉
• 斜坡調整范圍廣
• 外部使能（常閉電路）
• 設定電壓和電磁線圈電流和傳感器信號的測量插座
• 電源的負極與輸入零電壓和參考電壓的零電位處于相同的電位。 這允許多個伺服放大器從一個公共電源運行
• 具有高動態響應和高載波頻率的 PWM 輸出級
• 5 種不同的設定點輸入，適用于最常見的輸入電壓和電流，使輸入電路具有大的靈活性
• “電源開啟”、“斜坡關閉”和“故障保護”的 LED 指示燈
• 前板上可調節斜坡、零重疊和放大的電位器
• AN 533 在引腳和功能上與 AN 233 兼容。

尺寸：Eurocard 格式 (160x100)mm

(40x128.7x189.7)mm (WxHxD), 前面板 3HUx8SU

連接：48 極連接器 DIN 41612 F48

電源電壓： 24V DC (23–32V DC)

參考電壓：±15V ±5%，25mA，不穩定

±10V ±0.5%, 10mA, 穩定

輸出電流：Imax = 2600 mA，3 個插頭可選范圍：（0–800mA、0–1600mA、0–2600mA）

短路保護：輸出級和參考電壓

信號輸入：1x 4–20mA, 100Ω

1x 0–20mA, 100Ω

1x 0–5V, 50kΩ

1x 0–10V, 100kΩ

1x 用戶可選 R1000，10kΩ/V

抖動：出廠設置約140赫茲。

幅度內部可調，約額定電流的 0–20%。

斜坡時間：斜坡上升/下降獨立可調，0.1–10 秒 20%

斜坡關閉：輸入電壓 24V，10kΩ，由 LED 指示“斜坡關閉”

停止：常閉電路，輸入電壓24V，10kΩ

LED“故障安全”指示

測量插座 (2mm)：閥電流 1V = 1A, ±5%,

COMMAND SIG.setpoint 0–10V

多圈電阻：前板上可調

Imax：體積流量放大

Imin：重疊跳躍，約選定額定電流的 0–40%

上坡，下坡

卡上內部可調：

TP2：電流限制

REF：參考電壓 10%（密封）

4-20mA：4mA補償（密封）
