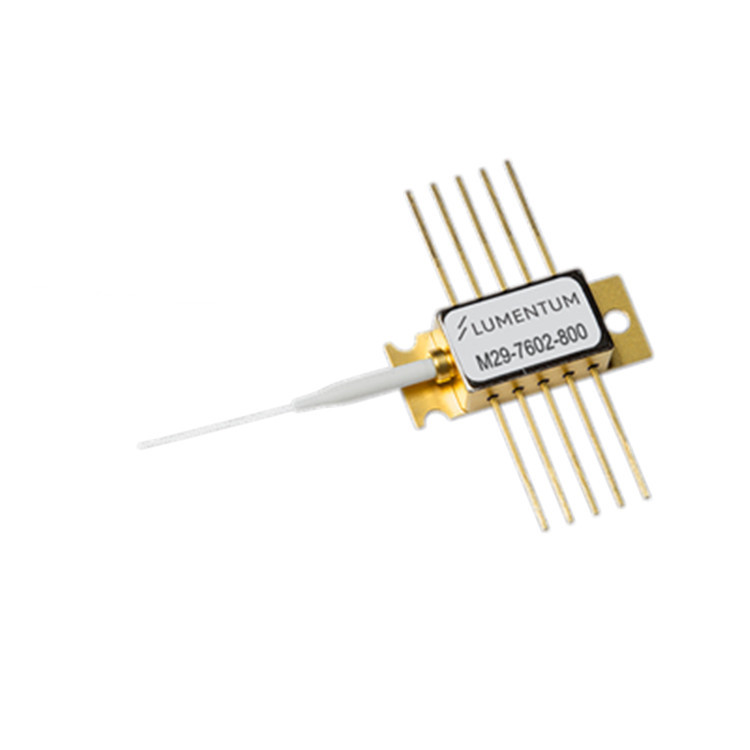

Lumentum M29 系列 980 nm 迷你蝶形泵浦激光器模塊采用了許多革命性的設計步驟和新的材料技術，以提高生產過程的可擴展性。半冷卻的 45°C 激光二極管操作可降低 TEC 和整體功耗。該模塊符合電信行業的嚴格要求，包括用于密封 980 nm 泵模塊的 Telcordia GR-468-CORE。M29 系列泵浦模塊使用光纖布拉格光柵穩定來鎖定發射波長，即使在溫度、驅動電流和光反饋發生變化的情況下也能提供無噪聲的窄帶光譜。波長選擇適用于需要更高可用功率的頻譜控制性能高的應用。

• 工作功率范圍為 480 – 800 mW
• 45°C 內部溫度，降低 TEC 功耗
• 薄型 10-PIN 小尺寸（迷你蝴蝶）封裝
• 光纖布拉格光柵穩定
• 提供波長選擇
• 集成熱電冷卻器、熱敏電阻和監控二極管
• 高動態范圍

工作外殼溫度T_op：−5°C...75°C

儲存溫度 Tstg 2000 小時：-40°C...85°C

激光工作溫度 T_LD：15°C...60°C

LD反向電壓 V_r：2 V

LD 正向電流 I_f：max 1800 mA

LD 電流瞬態（max.20 µs）：1900 mA

LD 反向電流：10 μA

PD 反向電壓 V_PD：20 V

PD 正向電流 I_PF：10 mA

LD 靜電放電 (ESD) V_{ESD LD}（C = 100 pF，R = 1.5 kΩ，HBM）：1000 V

PD 靜電放電 (ESD) V_{ESD PD}（C = 100 pF，R = 1.5 kΩ，HBM）：500 V

TEC電流I_TEC： -1.2 A...2 A

TEC 電壓 V_TEC：4,5 V

軸向拉力（3 x 10 s）：5 N

側拉力（3 x 10 s）：2.5 N

光纖彎曲半徑：16 mm

相對濕度 RH，非冷凝：5%...95%

引線焊接時間（300°C）：10 s

用于小型封裝設計的密集波分復用 (DWDM) EDFA

高比特率、高通道數 EDFA

有線電視分配
