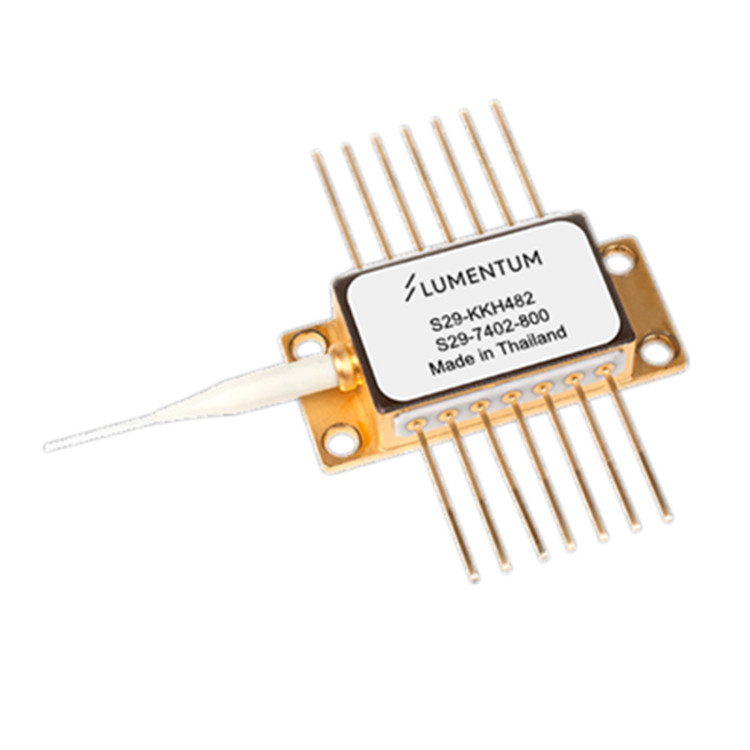

Lumentum S29 系列 980 nm 泵浦激光器模塊采用了許多革命性的設計步驟和新的材料技術，以提高生產過程的可擴展性。半冷卻的 45°C 激光二極管操作降低了 TEC 和整體功耗。該模塊符合嚴格的電信行業要求，包括用于密封 980 nm 泵模塊的 Telcordia GR-468-CORE。S29 系列泵浦模塊使用光纖布拉格光柵穩定來鎖定發射波長，即使在溫度、驅動電流和光反饋發生變化的情況下也能提供無噪聲的窄帶光譜。波長選擇適用于需要高頻譜控制性能和高可用功率的應用。

• 工作功率范圍為 480 至 800 mW
• 降低 TEC 功耗，兼容傳統溫度控制
• 薄型 14-PIN 蝶形封裝
• 光纖布拉格光柵穩定
• 提供波長選擇
• 集成熱電冷卻器、熱敏電阻和監控二極管
• 高動態范圍
• 低功耗穩定性

閾值電流 I_th-BOL：100 mA

正向電壓 V_f If = Iop：2.1 V

光纖輸出功率范圍 Pf：30 mW Pop

帶內泵浦功率 P_pump（Pump Band = λm ±1.5 nm，P_op）：90%

光譜寬度 Δλ_RMS（在 Pf 范圍內）：2.0 nm

波長調諧與溫度 Δλ/T（If = Iop）：0.01 nm/°C

光功率穩定性 ΔP_{f_t} （Pf 范圍內，DC 至 -50 kHz，50 mW - Pop）：2.0%

跟蹤比率 TR（0.1Pop < Pf < Pop）：0.60…1.40

跟蹤誤差 TE（P_op）：-40%...40%

監控二極管響應 I_BF（-5 V 偏置，在 P_op）：0.5 μA/mW…5 μA/mW

LD 溫度 T_LD（標稱 T_LD = 45°C）：44°C…46°C

熱敏電阻 Rth

Tset = 25°C：9.5 kΩ…10.5 kΩ

Tset = 45°C：4.1kΩ…4.7 kΩ

S29-8000-yyy 的 Tset = 45°C：3.8 kΩ…5.1 kΩ

用于小型封裝設計的密集波分復用 (DWDM) EDFA

高比特率、高通道數 EDFA

有線電視分配
