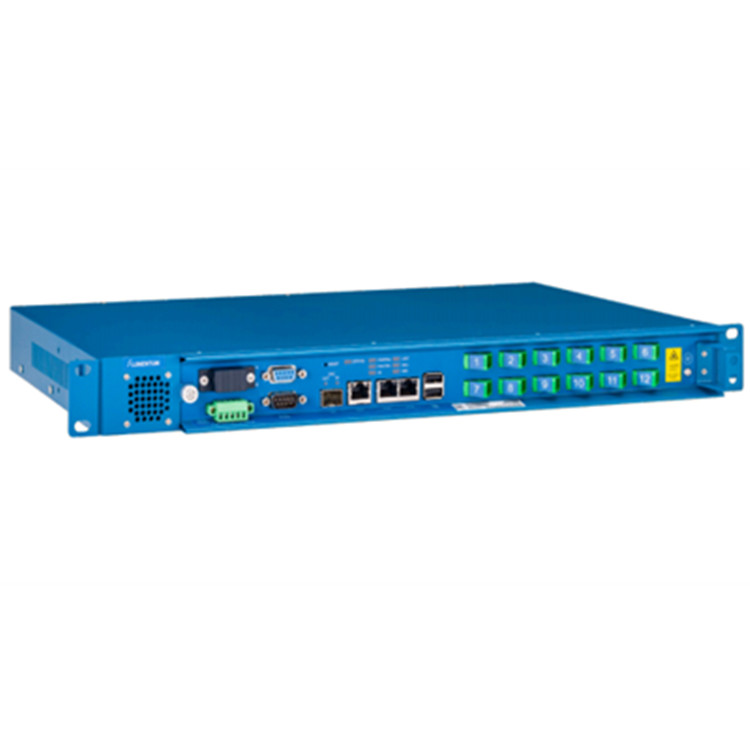

Lumentum 光纖監視器 (OFM) 通過自動故障定位減少了網絡停機時間。

通過傳統方式檢測和定位網絡光纖中斷是一個耗時的手動過程。關聯警報、派遣人員和測試可能需要數小時的跨學科努力才能定位故障并派遣維修團隊。

OFM 利用 Lumentum SDN 光學元件平臺，結合開放的北向接口，與現有的地理信息系統 (GIS) 和運營支持系統 (OSS) 解決方案集成。

OFM 檢測超過用戶定義的跨度和閾值的鏈路退化和故障，并將高分辨率故障定位測量結果返回網絡運營中心。故障在幾分鐘內被定位。

OFM 具有功能強大、易于使用的配置界面，可部署在建筑物內和接入/城域光纖網絡的一系列應用中。

• 長達 80 公里的光纖在線監測
• 具有報警功能和詳細跨度跟蹤的自動故障檢測和故障定位
• 提供按需測量和分析
• 每個機箱監控 12 條獨立光纖
• 將數據導出為 Telcordia SR-4731 兼容的 SOR 格式
• 用于調試和維護的用戶友好的圖形用戶界面
• 與第三方 GIS 和 OSS 解決方案輕松集成

尺寸 (HxWxD) ：1.75 (1RU) x 17.4 x 10 英寸 4.45 x 44.2 x 25.4 厘米

支持的機架類型：19” EIA, 300mm ETSI

正面訪問

管理 LAN 連接：10/100/1000BaseT 以太網

RJ-45 或 100/1000Base 光纖 SFP

本地訪問：RS-232 串行 115,200

波特母頭 DB-9

光連接器：SC/APC 8 度角拋光

9/125 G.652 單模光纖

LED：3 個用于機箱狀態摘要的 LED

1 個用于機箱識別的 LED

每個 RJ-45 以太網端口的鏈接/狀態 LED

OSC 端口的 TX/RX 狀態 LED

遙測報警：3 個干接點報警連接（關鍵、主要、次要）到公 DB-9

電源入口：冗余 -48V DC 前端接入，帶有單獨的保險絲

冷卻：現場可更換風扇單元，從前面訪問

氣流從前到后或從左到右

光學規格

光學監控端口：12

帶外監測波長：1620 nm至1630 nm

脈寬配置范圍：5 ns至20 µs

范圍：0 m至 100 km

OSC 規格

線速：GbE，100MbE

達到25 dB 跨度，因安裝的可插拔而異

插拔式：SFP、SFP+

環境規格

儲存溫度：-40°C (-40°F) 至85°C (185°F)

工作環境溫度：0°C (32°F) 至40°C (104°F)

相對濕度：5%至95%
