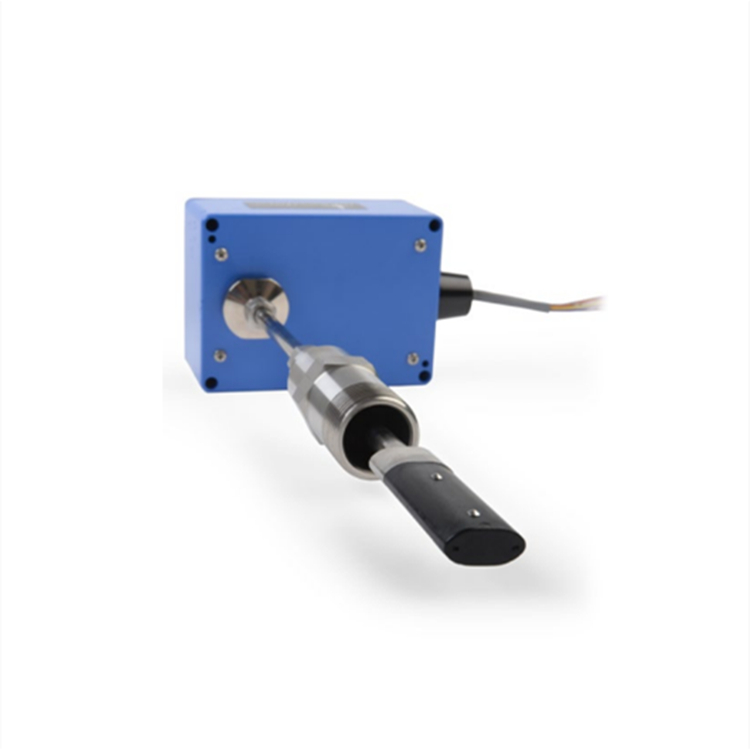

ISM 5.0電磁流量計是一種準確、低成本的插入式電磁流量計，可替代全通徑電磁流量計。測量直徑從 80 毫米到 1800 毫米（3 英寸到 72 英寸）的完整管道中的水和導電液體的流量。ISM 5.0 雙對電極傳感器通過管壁上的水龍頭插入。它可以很容易地安裝在新的管道系統中，或者通過熱水龍頭安裝在帶有流動液體的加壓管道中。沒有移動部件，因此對流動和壓降的阻礙很小。通過全通徑球閥安裝，無需關閉流量即可輕松收回和重新插入。

• 無運動部件的電磁式
• 簡化的熱抽頭插入設計
• 安裝在 80 mm - 1800 mm (3 in - 72 in) 直徑的管道中
• 可選 4-20 mA、0-5 V 或 0-10 V 輸出
• 0-500赫茲頻率輸出
• 可擴展的脈沖輸出

一般規格：

• 流量測量范圍：0.031 m/s 至 6.2 m/s（0.1 ft/s 至 20 ft/s），200:1 調節比
• 認證：NSF 61 和 372
• 精度：

±1.0% 讀數，從 0.61 m/s 到 6.2 m/s（2 ft/s 到 20 ft/s）

±0.0061 m/s (0.2 ft/s) 低于 0.61 m/s (2 ft/s)

• 公稱管道尺寸：DN 75 mm to 1800 mm (3 in to 72 in D)
• 液體溫度范圍：-26 °C 至 121 °C（-15 °F 至 250 °F）
• 工作溫度（電子產品）：-28 °C 至 65 °C（-20 °F 至 150 °F）
• max工作壓力：14 bar (200 psi)
• 壓降：在 3.65 m/s (12 ft/s) 時小于 0.007 bar (0.1 psi)
• 電導率范圍：20 to 60,000 μSiemens/cm
• 電源輸入：

20-28 V DC，24VDC (6 W) 時為 250 mA

20-28 伏交流電，50/60 赫茲，8 伏安

• 模擬輸出：可選擇 4-20 mA 0-5 V 或 0-10 V
• 頻率輸出：0-15 V 峰值脈沖，0-500 Hz
• 可擴展脈沖輸出：

隔離固態干觸點額定 50 V DC，max 100 mA

脈沖持續時間：0.5 秒、1 秒、2 秒或 6 秒

• 信號電纜長度：7.6 m (25 ft) PVC 護套多芯
• 電子外殼：IP 68 粉末涂層鑄鋁
• 接液材質：316L不銹鋼、聚丙烯
• 大約運輸重量：2.75 公斤（6 磅）
