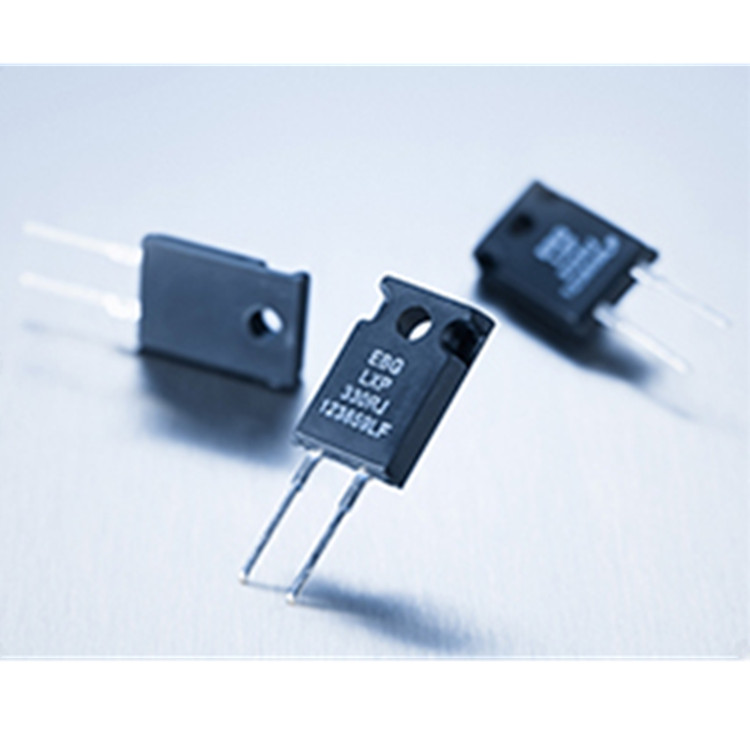

EBG 電阻器提供完全封裝和絕緣的 TO-220 封裝，適用于低歐姆值，以及適用于高頻和脈沖負載應用的無感設計。電源的理想用途。LXP-18 系列的額定功率為 18 W，安裝在散熱器上。

• 18 W 工作功率
• TO-220 封裝配置
• 公差范圍 ±5 % 至 ±10 %
• 歐姆范圍05 Ω 至 1 MΩ（可根據要求提供更高值）
• 溫度系數 ±50 ppm/°C，≥ 10 Ω
• 無感設計
• ROHS 符合

電阻值：0.05 Ω ≤ 1 MΩ（特殊要求更高值）

電阻容差：±1 % 至 ±10 %

±0.5 % 根據對有限歐姆值的特殊要求

溫度系數：1 Ω < 10 Ω：±100 ppm + 0.002 Ω/°C

≥ 10 Ω：±50 ppm/°C（參考 25°C，ΔR 在 +85°C 時取得）

額定功率：18 W 在 25°C 底殼溫度取決于外殼溫度（見額定功率曲線）

工作電壓：max.350 V

介電強度電壓：1,800 V AC

絕緣電阻：> 10 GΩ，1,000 V DC

瞬時過載：2x 額定功率，施加電壓不超過 1.5 倍連續工作電壓，持續 5 秒ΔR ±(0.3 % + 0.001 Ω)

負載壽命：MIL-R-39009，額定功率下 2,000 小時，max.ΔR ±(1.0 % + 0.001 Ω)

防潮：MIL-STD-202，method 106 max.ΔR ±(0.5 % + 0.001 Ω)

熱沖擊： MIL-STD-202，method 107，Cond. F, max.ΔR ±(0.3 % + 0.001 Ω)

終端強度：MIL-STD-202，method 211，Cond. A max.（D, ΔR ±(0.2 % + 0.001 Ω)

振動，高頻：MIL-STD-202，method 204，Cond. D, max.ΔR ±(0.2 % + 0.001 Ω)

導線材質：鍍錫銅

安裝 - 扭矩：0.7 Nm 至 0.9 Nm，使用螺釘和壓縮墊圈安裝技術

重量：~1,3 克

電源

電機驅動和控制

電動車

轉換器

儀器儀表

牽引

焊接
