Innomar "smart" model是 Innomar 海底剖面儀系列中小體積的成員。它設計用于使用小船在低至 100 米水深的淺水區進行近岸調查，但也可用于沿海地區。由于其體積小、重量輕，該系統即使在小的船上和無人遙控或自主操作的車輛 (USV/ASV) 上也很方便。

使用任何基于 Windows 的 PC 或平板電腦通過以太網 (LAN / WiFi) 控制頂部單元。 Innomar "smart" model采集可以用任何地震軟件（SEG-Y 格式）處理的全波形數據。Innomar 還提供專門針對 Innomar SBP 數據的 ISE 后處理軟件。

• SLF全波形數據采集（海底數據）/Innomar“RAW”數據格式
• 通過 COM / UDP 進行 SESWIN 基本遠程控制（例如線路啟動/停止、線路名稱）

外接交流電源適配器 (100–240 V AC)

預配置的筆記本電腦（控制單元）

用于側面安裝的傳感器支架

水深范圍：傳感器下方0.5 – 100 m

沉積物滲透：高達 20 m（取決于沉積物類型和噪音）

樣本/范圍分辨率：c.1 cm / max. 8 cm（取決于脈沖設置）

發射波束寬度 (-3dB) ：c.±2.5° 適用于所有頻率/足跡c.水深的 9%

Ping 速率：高達 40 pings/s

起伏/滾動/俯仰補償：起伏（取決于外部傳感器數據）

初級頻率 (PHF) ：c.100 kHz（頻段 90 – 110 kHz）

PHF 源電平/聲功率：>235 dB//µPa re 1m/ c.2 千瓦

二次低頻 (SLF) ：中心頻率 10 kHz

SLF 總頻段：5 – 15 kHz

SLF 脈沖類型：Ricker，CW

脈沖寬度：用戶可選 0.1 – 0.5 ms (CW)

數據采集和記錄：數字 16 bit/ c.70 kHz（SLF 全波形，PHF 包絡）

數據文件格式：Innomar “RAW”（16 位）、“SEGY”（通過 SESconvert）

外部傳感器接口：HRP（運動，RS232），GNSS 位置，深度（RS232 / UDP），觸發器（BNC）

底部檢測：內部（PHF 和 SLF 數據）或外部深度

深度精度：(2.5 cm @ 100 kHz / 5 cm @ 10 kHz) + 0.1% 的水深

遠程控制/測量集成：通過 COM 或以太網 (UDP)、NMEA 的基本功能

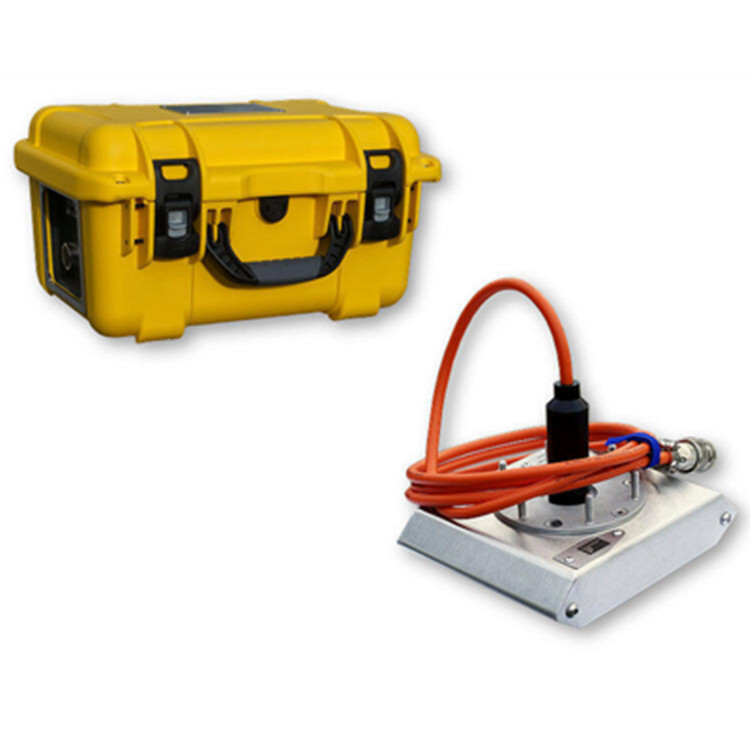

上部單元（收發器）：W 43 cm × D 33 cm × H 23 cm (IP65) / 重量 c. 9 公斤

傳感器（包括 15 m 電纜）：W 27 cm × D 21 cm × H 6 cm / 重量 c. 10公斤

傳感器深度等級：表面

電源：10-30 V DC；可選外部交流電源 (100–240 V AC)

能量消耗：<100 W

控制/數據存儲 PC：外部 PC/筆記本電腦/平板電腦（MS Windows 10/11 操作系統），不包括在內
