線性單元配有齒形帶驅動裝置和集成式零間隙導軌系統。結構緊湊，承載能力強。這些線性單元還可組合成各種多軸線性系統，確保性價比和較短的交貨期。所有皮帶驅動線性單元都使用齒形鋼帶。帶有零齒隙驅動輪的預緊皮帶可在高交變驅動扭矩下實現良好的定位精度和可重復性。鋁型材包括 T 型槽，用于固定線性單元以及安裝傳感器和開關。線性單元配有兩個平行的集成零間隙導軌系統，可實現高負載能力和高循環，以高速移動較大的質量。兩個導軌使線性單元能夠高速移動較大的工件。線性單元通過固定裝置安裝在型材側面的槽中。

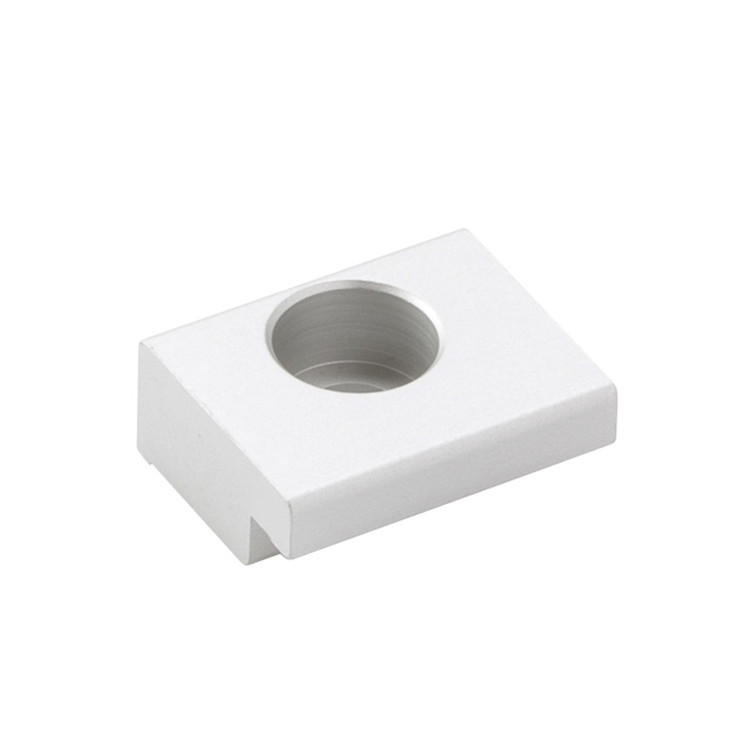

固定裝置安裝

高負載能力和高循環

產地：斯洛文尼亞

代碼：48642

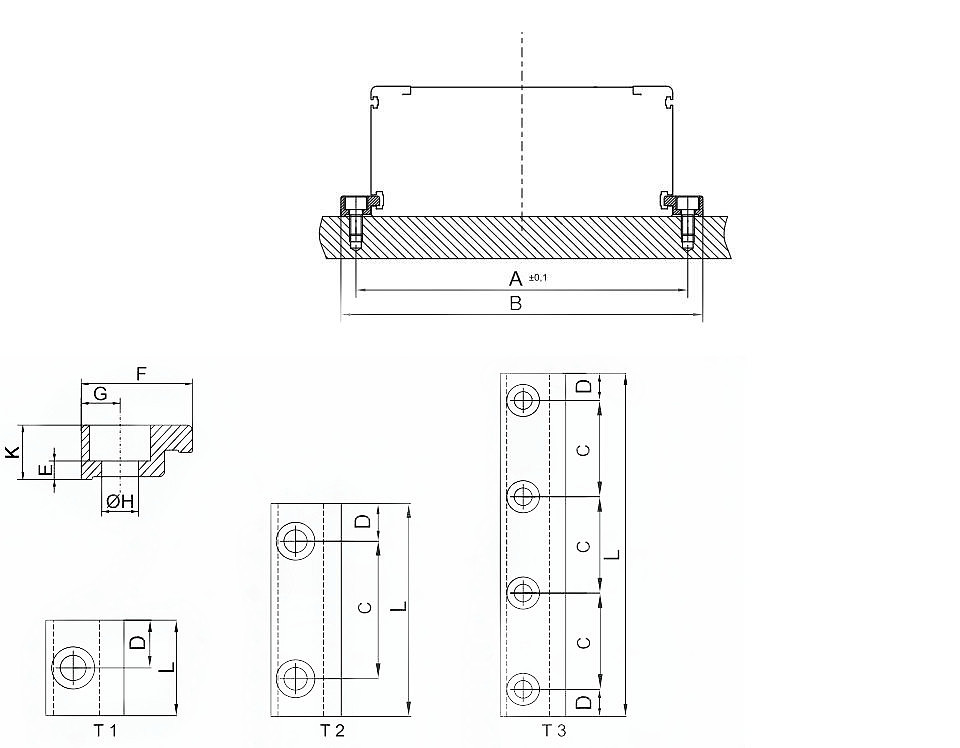

線性單元：CTV,CTJ 110

類型：T1

尺寸 A：126 mm

尺寸 B：140 mm

尺寸 C：-- mm

尺寸 D：12.5 mm

尺寸 L：25 mm

尺寸 E：3. 4 mm

尺寸 F：20 mm

尺寸 G：7 mm

尺寸 φH：6.6 mm

尺寸 K：10 mm

螺釘：M 6

沉孔用于：DIN 912

重量：0.01 kg

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
