智能終端盒用于多節點 DIAS 船上廣播系統，以將系統輸入（麥克風站、插孔盒、警報接觸器、電話系統接口等）和系統輸出（揚聲器和可視指示器）連接到活動控制器機架，從而保持 與其他控制器機架的電氣和故障隔離。

• 每個 DIAS 機柜都能夠控制系統中所有智能接線盒中的輸入和輸出繼電器。智能接線盒中的繼電器將麥克風（DIAS 系統輸入）或揚聲器/視覺指示器（DIAS 系統輸出）連接到 FWD 或 AFT DIAS 機柜。

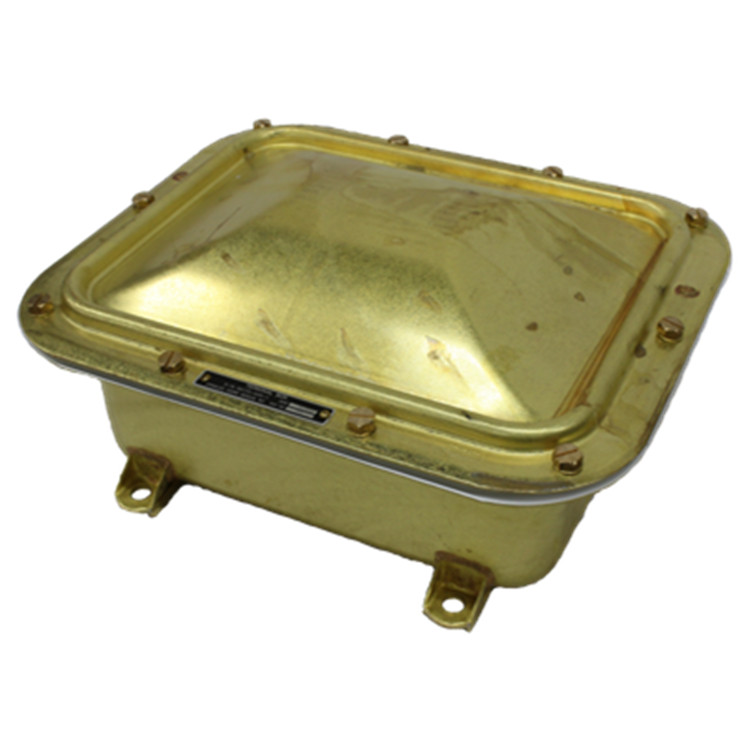

• 智能接線盒由許多海軍艦艇上使用的傳統黃銅接線盒制成，并經過修改以包含繼電器組件，可將輸入或輸出信號切換到/來自任一 DIAS 節點。
• 該版本包含一個標準（符號1）96 端接線盒，經過修改以包括四個輸出繼電器組件（PN 60173-600-01）。
• 有不同的繼電器板組合可供選擇 - 請參閱“相關設備”部分以獲取部分列表；可以適應滿足獨特要求的定制配置。
• 智能接線盒通常配置為連接到主動控制系統的任何 DIAS 節點。在特殊情況下也可以使用其他操作模式，但不推薦用于正常操作。
• 每個智能接線盒都有一個或多個反饋繼電器，控制節點使用這些反饋繼電器來確定智能接線盒是否正確接收將輸入和/或輸出從一個節點切換到另一個節點的命令。請注意，智能術語框內的各個繼電器的狀態不可集中觀察。

控制信號電平：24-28VDC

電流消耗（輸入接口）：25mA/接口板

電流消耗（輸出接口）：95mA/接口板

溫度：-15℃至 55℃，工作

封閉度：防滴漏

濕度：40℃ +/- 2℃，93 +/-3%

產品尺寸：13.38'' H x 16.38'' W x 7.63'' D

重量：17 磅
