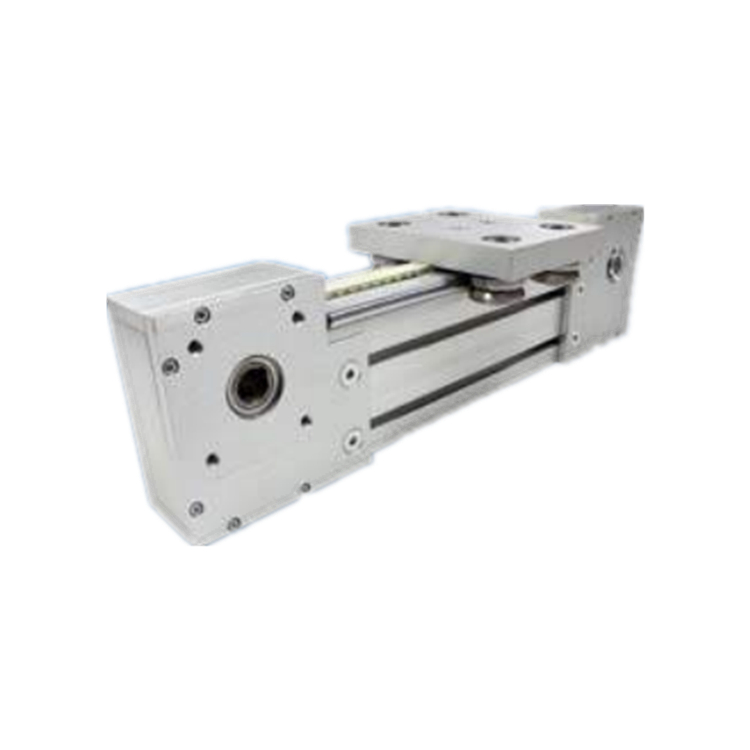

GD-M直線模塊是可靠且經濟的系統，可實現生產周期或更一般的運動自動化。帶齒帶驅動的直線模組專為常見的工業應用而設計，具有良好的定位精度。直線模組由簡單的機械部件組裝而成，非常可靠且易于安裝。部件已在許多應用中經過多年的機械驗證。

• max速度5m/s
• max有效行程11米，帶機械接頭
• 靜音運行
• 低維護
• 高壽命
• 安裝方便
• 在多塵環境中操作

附件：

• 兩個陽極氧化鋁端頭，包括一個電機頭。
• 陽極氧化鋁型材。
• 陽極氧化鋁托架，配有 4 個型材滾輪，包括兩個帶偏心軸的滾輪。
• 帶有鋼絞線的聚氨酯齒形帶。
• 鉻硬化高精度軸。

• 選項φ：14mm
• 皮帶類型：AT10/25
• 拉伸載荷：3610 N
• 斷裂強度：14400 N
• 電機皮帶輪：Z20AT10-16/25
• 滑輪φ：Dp= 63.56
• 開發通過滑輪塔：200 mm
• 皮帶張力調節范圍：14 mm
