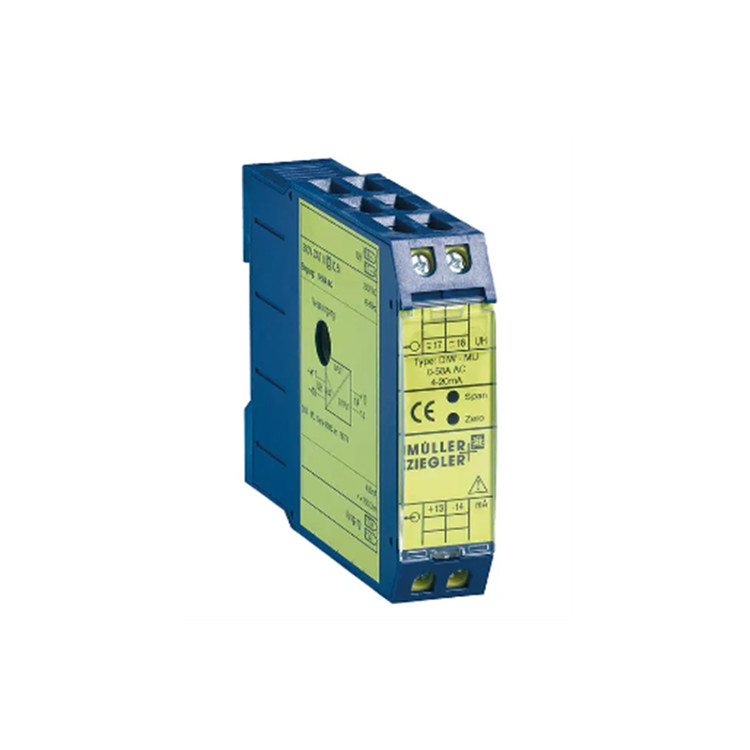

DIw MU變送器用于將正弦交流電直接轉換和分離為壓紋直流或直流電壓信號。待測交流電通過通孔到達電流互感器，通孔用于電流隔離和形成，然后流入后續整流器電路。此處獲得的直流電壓被放大并轉換為壓印直流電流或壓印直流電壓。輸出為自由運行和抗短路。只有在“帶電零”的情況下，才需要輔助電壓。

用于直接連接

• 輸入變量：正弦交流電
• 輸出數量：單臺輸出
• 溫度范圍：-15℃至+20℃至+30℃至+55℃
• 殘留紋波：<30 mVss
• 凝結時間：<400 ms
• 怠速電壓：最大24伏
• 測試電壓：輸入、輸出、輔助電壓之間為4 kV
• 輔助電壓：230 V AC±20%，45-65 Hz，2.5 VA
• 重量：250克
• 安裝：DIN導軌TH 35 gem上的卡扣式安裝，DIN EN 60 715標準
