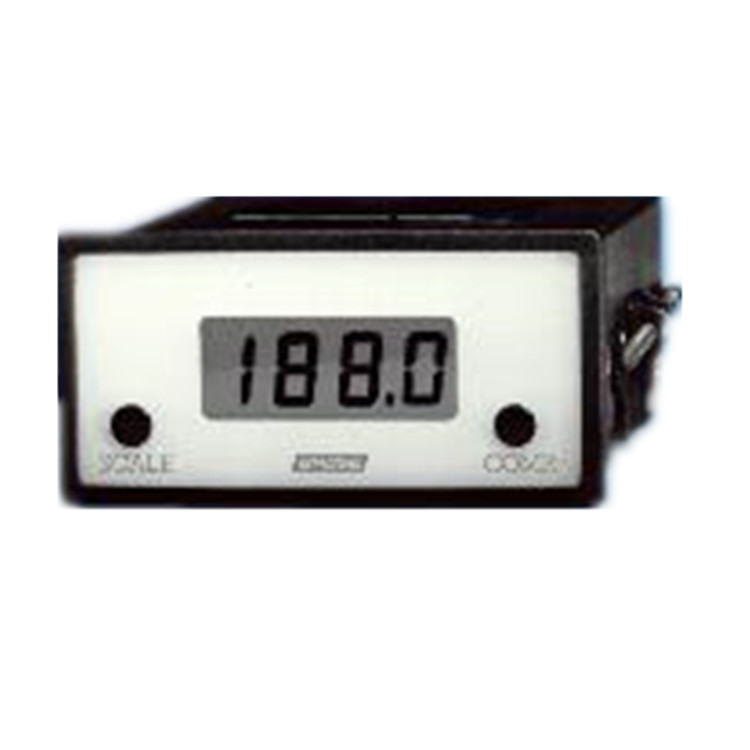

PM 880數字面板儀表是一種DIN尺寸的3 1/2位測量儀表，設計用于4至20 mA應用的2線電流回路。儀表的電源將由測量信號實現。無需額外電源。面板儀表主要用于過程系統的測量、顯示和控制。為此，它提供了一個光隔離限位觸點。

電流回路自供電面板儀表

帶有LCD顯示屏和極限值控制的過程儀表，從4至20 mA的測量信號中獲取電源能量。

選項

PM880/1刻度范圍0-1000

PM880/2刻度范圍0-2000

其他選項：

/B出廠客戶校準套件

可根據要求設計單獨的電源和其他測量值。

模擬輸入

范圍：4至20 mA dc

輸入負載：<5V

轉換技術，速率：雙斜率，每秒3次轉換。

設置時間：約為0.5秒（TRMS為1秒）

NMR：>45分貝

CMR：>80分貝

準確性

分辨率：3 1/2位數，±1999計數

總誤差：DC±0.05%數值±1計數

溫度系數：50 x 10-6/K（=0.005%/K）

顯示器

類型：7段LCD，13 mm

過載（>19999）：顯示1

小數點：3位，可通過前面的開關選擇

限位調整：符號∼閃爍

超限：符號▲ 顯示

一般數據

保護（EN60529）：前部IP 50（可選IP 65），連接器IP 20

EMC：符合EN50081-2、EN50082-2

外殼材料：Noryl GFN 1，UL 94 V-1

接頭：10針可拆螺旋夾緊連接器

重量：約0.22 kg

環境

工作溫度：–10至+60°C

儲存溫度：–20至+60°C

相對濕度：<92%RH，無冷凝

比較器

輸出：npn晶體管光隔離

功能：斷路器/制造商可選

開關滯后：約為量程的1%

開關電壓：≤ 35 V直流

開關電流：≤ 10 mA直流

壓降：≤ 0.9 V（晶體管打開）

泄漏電流：≤ 1μA（晶體管關閉）

電源

電源電壓：無電源電壓要求！

測量信號提供的儀器。
