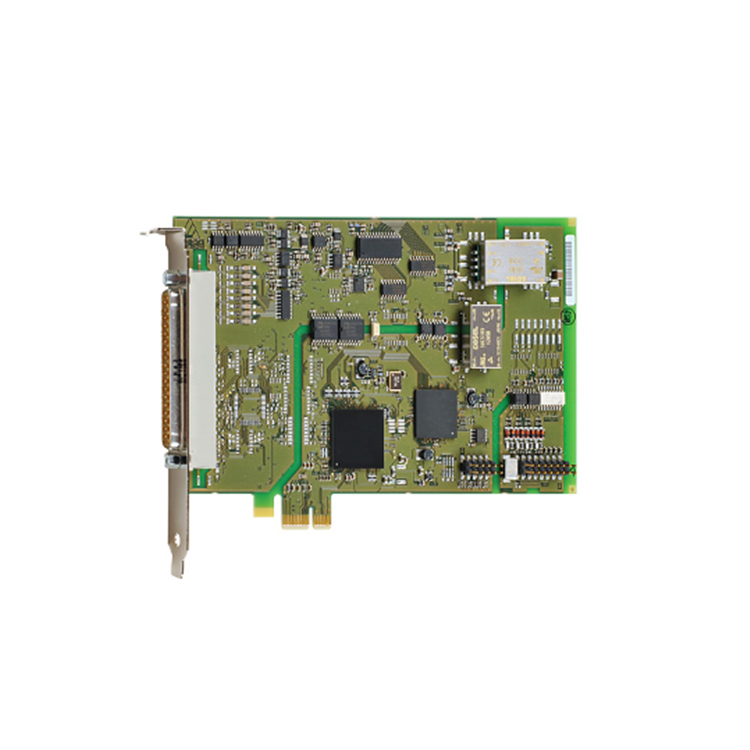

PC板APCIe-3021具有16個 SE/差分輸入、16 位和 8 個數字 I/O、24 V。特別適用于工業過程控制、測量技術和監控等應用用于多通道數據采集，用于控制化學過程，用于在惡劣的工業環境中采集傳感器數據、電流測量等。

• 16 個單端/8 個差分輸入
• 16 位分辨率
• 光隔離 500 V
• 吞吐量：100 kHz
• 輸入范圍：0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（可選）可通過軟件自由編程每個頻道
• 增益 PGA x1、x2、x5、x10 通過軟件為每個通道自由編程
• 用于模擬數據采集的 PCI Express DMA
• 過壓保護
• 輸入濾波器：159 kHz

模擬輸入

• 輸入數量：16個單端/8個差分輸入或8個單端/4個差分輸入
• 分辨率：16 位
• 光隔離：500 V 通過從 PC 到外圍設備的光耦合器
• 輸入范圍：

0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V,0(4)-20 mA（可選）

每個通道的軟件可編程

• 吞吐量：100 kHz
• 增益：軟件可編程（x1、x2、x5、x10）
• 相對精度 (INL)：max ± 2 LSB。 (A/D轉換器)
• 差異非線性 (DNL)：max ± 1 LSB。 (A/D轉換器)
• 帶寬 (–3 dB)：使用低通濾波器限制為 159 kHz
• 觸發：通過軟件、定時器、外部事件（24 V 輸入）
• 數據傳輸：數據通過 FIFO 存儲器、I/O 命令、EOC（轉換結束）和 EOS（掃描結束）時的中斷、EOC 時的 DMA 傳輸?shù)?PC
• 中斷：轉換結束、定時器溢出、掃描結束

數字輸入/輸出

• I/O 通道數：4 個數字輸入，4 個數字高邊輸出，24 V
• 光隔離：1000 V，通過光耦合器
• 24 V 時的輸入電流：10 mA 典型值。
• 輸入范圍：0-30 V
• 電源電壓：8-32V
• max開關電流：65 mA 典型值。

物理和環境條件

• 尺寸：168 x 99 毫米
• 所需空間：1-/4-/8-/16-lane PCI Express 插槽
• 工作電壓：+ 3.3 V，來自 PC 的 + 12 V
• 前連接器：37 針 D-Sub 公連接器
• 溫度范圍：0 至 60 °C（強制冷卻）
