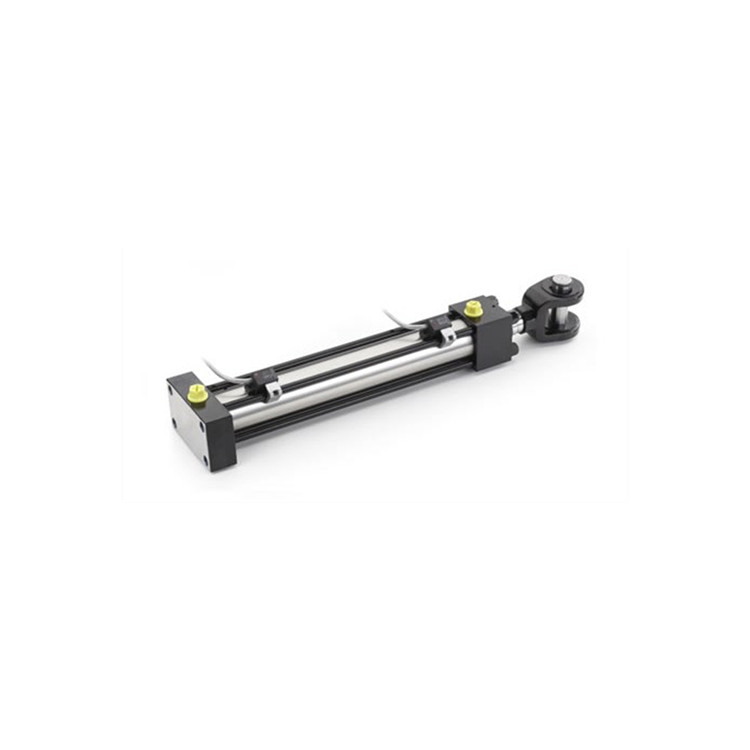

CHM氣缸系列，帶可調接近傳感器，源自CH系列，遵循國際標準ISO 6020/2和DIN 24554。方形封頭和拉桿的緊湊結構適用于各種工業應用，連續公稱壓力高達12 MPa。

• 不銹鋼管和帶有集成永磁體的活塞使傳感器能夠測量桿的位置。這些傳感器可用于執行循環序列或確定所需位置。
• 傳感器沿橫拉桿安裝有可調節支架，可對其進行定位，以提供所有氣缸沖程。當傳感器探測活塞的集成永磁體時，電路發生換向。
• 有兩種傳感器可供選擇：KPN型，具有高靈敏度和無限電子壽命的電子傳感器，“霍爾效應”，帶3條電路電纜；KA型“里德效應”，適用于用2路電纜直接引導負載線路。

1、桿，鍍鉻鋼

2、刮塵器，聚氨酯

3、桿密封，聚氨酯/PTFE

3.1、第二桿密封（選項L），聚氨酯/PTFE

4、導套，鑄鐵

5、O型環+PBK，丁腈橡膠+聚氨酯

6、氣缸頭，鋼

7、O型環+PBK，丁腈橡膠+聚氨酯

8、閥體，非磁性不銹鋼

9、拉桿，鋼

10、安全銷，鋼

11、緩沖，鋼

12、圓環，鋼

13、后緩沖襯套，青銅

14、自制動螺母，鋼

15、后封頭，鋼

16、防滑PTFE

17、活塞密封，丁腈橡膠PTFE/聚氨酯

18、活塞，非磁性鋼

19、鋼制前緩沖套

20、墊片，鋼

21、安全塞，鋼

22、調整針，鋼

23、O型環，丁腈橡膠

24、NBR鎖緊螺母

25、位置指示器

26、傳感器開關

固定或可調節的墊子

放氣

棒材處理：鍍鉻、感應淬火和鍍鉻、鍍鎳

排水

產地：意大利

標準：ISO 6020/2和DIN 24554

可調接近傳感器類型：

KPN“霍爾效應”IP67

KA“Reed effect”可調節接近傳感器IP67

公稱壓力：12 MPa（連續運行）

壓力：max.16 MPa

孔徑：25-100 mm

行程：高達4000毫米

桿：單桿或雙桿

桿直徑：每個孔max.3個桿直徑

13種安裝樣式參考：ISO MP1–MP3–MS2–MT1–MT2–ME5–ME6–MP5–MX6–MX2–MX5–MX3–MX1
